製品詳細
起源の場所: 中国
ブランド名: Beyde
証明: CE
モデル番号: 1250/1+3
支払いと送料の条件
最小注文数量: 1セット
パッケージの詳細: 安全コンテナパッキング
受渡し時間: 90日
支払条件: L/C、D/A、D/P、T/T
供給の能力: 200セット/年

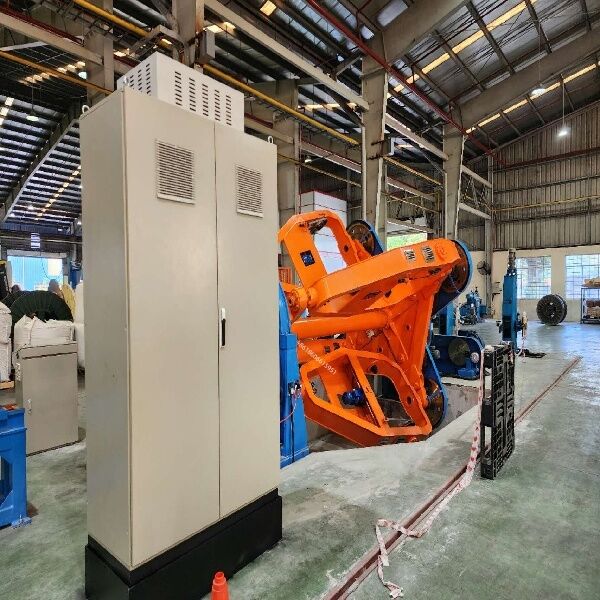

多用途 1+5 クレードル式プラネタリーストランダー（制御・電力ケーブル用）
用途
ケーブル加工とテープ巻きを組み合わせたソリューションで生産を合理化します。このクレードル式機械は、アセンブリングダイの直後に非金属テープ巻きヘッドを統合しており、ケーブル加工とクッションテープ/ラッビングテープの同時適用を可能にし、取り扱いを削減し、生産効率を向上させます。クレードル式ケーブル加工機は、電線・ケーブルのケーブル加工において重要な設備です。主に3～6芯の絶縁電線のケーブル加工に使用され、バックスイスト付きの丸ケーブルや、バックスイストなしの扇形ケーブルの撚り合わせに使用できます。また、低圧・中圧電力ケーブル、制御ケーブル、鉱山用ケーブル、その他の大断面ケーブルのケーブル加工にも使用できます。この機械で非金属・金属テープ巻き、鋼帯装甲、充填に使用できます。
当社はクレードル式ケーブル加工機の研究開発において長年の経験を持ち、中国の一流ケーブルメーカーのケーブル生産プロセスを完全に統合しています。1000、1250、1600、2000などのモデルのクレードル式ケーブル加工機を提供でき、1+3、1+1+3、1+4、2+3などのさまざまなケーブル加工タイプを実現でき、製品の生産範囲を効果的に拡大します。大量、連続、大断面ケーブルに最適な設備です。
名称
| ケーブル撚り合わせ機 | モデル |
| 1250 1600 2000 | インレットワイヤ径（mm） |
| 8-40 10-60 15-70 | 撚り合わせ径（mm） |
| 80 120 140 | フレーム回転速度（r/min） |
| 13.9-33.1 8.0-18.5 4.0-8.8 | 撚り合わせピッチ（mm） |
| 181-3198 369-6646 400-6766 | テープ巻き速度（r/min） |
| 188-419 188-419 150-334 | テープ巻きピッチ（mm） |
| 14.3-236.3 16-273 11-179 | キャプスタン径（mm） |
| 2000 2500 トラック | 線速（m/min） |
| 6.00-44.41 6.78-51.21 3.53-26.86 | 5. ドラムツイスターよりもお客様の仕事に適している理由 |
以前にドラムツイスターについてお問い合わせいただきました。お客様の特定の4+1絶縁コアの仕事に対して、クレードルが優れている理由は次のとおりです。
絶縁保護: ドラムツイスターはバックスイストが0%です。大径の絶縁コアの場合、絶縁が「ロープ状」になったり、ねじれたりすることがあります。クレードルの100%バックスイストは、コアを平坦で丸い状態に保ちます。
速度対精度: ドラムツイスターは高速ですが、粗いです。クレードル機は低速ですが、はるかに穏やかで、表面品質が重要なプレ絶縁ワイヤに最適です。
コスト: クレードル撚り合わせ機は、同等の容量のドラムツイスターよりも大幅に安価です。
6. サプライヤーへのRFQ条項
見積もりを依頼する際は、この正確な英語の説明を使用して、適切な機械を入手してください。
"以下の仕様を持つクレードル式撚り合わせ機（1+4構成）が必要です。
ボビンサイズ: PN800またはPN1000。
用途: 5本の絶縁コア（PVC/XLPE）の撚り合わせ。
最大コア径: 9.6 mm。
バックスイスト: すべてのプラネタリー位置で100%調整可能。
張力制御: 各位置で独立したクローズドループダンサー張力（0～50Nの範囲）。非対称設定（例：7.4mmコアに30N、5.19mm接地線に18N）を許可する必要があります。
センター払い出し: 固定式、独立した張力制御付き"
