精密磁気回帰 500-630:高速ストランディングのための安定した緊張

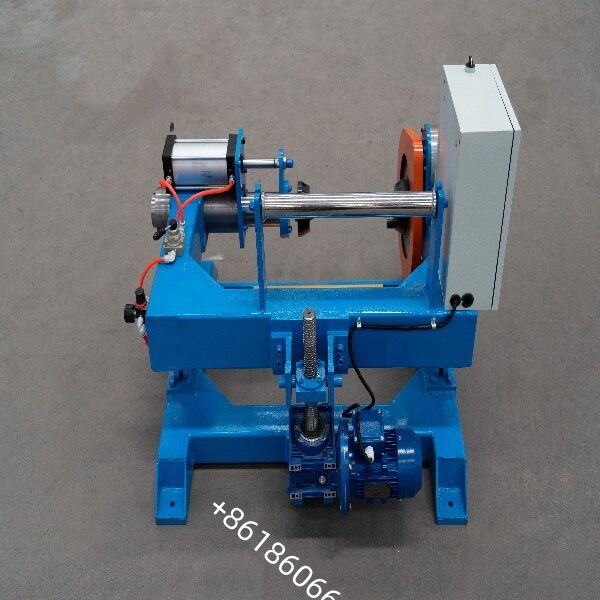

"磁気回転500-630"は,磁気粉末または磁気結合ブレーキを使用した回転スタンドを指し,直径が Φ500mmから Φ630mmのリール用に設計されている.これは,安定した緊張制御を提供し,ケーブルの絡みや松散を防ぐために,チューブルストランディングマシンや挤出ラインなどの設備の上流の返済段階で一般的に使用されています..

キーワードの分解

**磁気報酬:**

磁気粉末ブレーキまたは磁気コップリングを用いて調整可能で平らな受動張力を供給し,慣性によるワイヤの絡み合いを防ぐ.

**500〜630:**

適用可能なリール直径範囲,特にPN500 〜 PN630 (フレンズの外径約500 〜 630mm) を示す.一部のモデルは Φ400 〜 630mmの調整範囲をサポートする.

**共通技術特性 (典型的な構成) **

** ストレージ制御:**

磁性粉末ブレーキまたはヒステレシスコップリング; 緊張は制御器によって段階なく調整可能である (一般的な構成には5kgまたは10kgの磁性粉末ユニットが含まれます).

**構造設計:**

シャフトのないタイプ,両端クランプ,または単/双ステーション固定型.空気式クランプと電気式上げ/降ろ機能.

負荷容量:

最大負荷は約600~1,500kg (特定のモデルとロールサイズによって異なります)

**適用可能なワイヤ直径:**

通常は φ0.3~5.0mm (銅,アルミ,合金線など) であり,プロセスの要件に基づいてカスタマイズできる.

ライン速度:

パシブモデルは約200m/minまでの速度に達し,モーターを搭載したアクティブモデルは,主要生産ラインと同期された速度制御を可能にします.

**補助機能:**

ワイヤ断断検出/自動停止,上限と下限保護,およびタッチスクリーンとPLCによる緊張調整/システムリンク.

1トゥーブル・ストランディング・マシンで
役割:中央回帰 + 多頭前回帰電圧源
中央決済
中央の単一のワイヤーを (鋼芯,銅芯,光ファイバーなど) 管状体内側に供給する.
磁気粒子ブレーキは,逆回転能力を持つ恒常的な緊張を供給し,チューブル型のボディの高速回転と組み合わせ,これは,中心線が遠心力によって緩んだり薄くなったりするのを防ぐ.
複数の責任者による報酬
磁気粒子分離装置は,主型ストランディングマシンの入口部分に複数の単一のワイヤーを配置する.
各ワイヤの緊張は独立して調整され,糸の間の一貫した緊張,均質なストランディングピッチ,そして完成品の優れた丸さを保証します.

主要機能:
中央のワイヤが"散行"したり"ループを放つ"のを防ぎます
ワイヤの断裂率を減らす. 1000 RPM を超えた高速操作をサポートする.
内部のストレスを最小限に抑える

2エクストルーションラインで
役割: 断熱/蓋付の生産のためのフロントエンド・テンションスタビライザー
隔離コアや導体が挤出機に入れる前に,返済段階で使用される.
磁気粒子ブレーキはリール慣性の反作用を作用し,電線が恒常張力で挤出頭に入ることを許し,それによって:
隔熱層の偏心
壁の厚さは不均等です
表面上の欠陥,例えば"竹"のパターンや雑音の痕跡

主要機能:
圧縮された外径の一貫性を確保します
スタート・ストップサイクルの間,ワイヤの蓄積や薄れを減らす.

3固いストランド / 惑星ストランド
役割: 預金・補助金
プリペアオフスタンドとして機能し 単一のワイヤの複数のロールを 流暢に鎖の檻に入力します
低速で大きな横断線 (ACSR,大型ケーブルなど) をストランディングする際に,軽く衝撃のない緊張を発生させる.柔らかいアルミや銅の電導体を伸縮による変形から保護する主要機能:
大尺度で柔軟な電導体に対応します
スタート/ストップとストレスの追跡を メインマシンと同期します

4ワイヤリングマシンで
役目: 粗略または中間抽出前の返済バッファリング
大型スロール (Φ500~630mm) の原材料を粗いまたは中間抽出段階の前に回収する.
磁気粒子ブレーキは,スロール慣性を吸収し,ワイヤのオーバーラン ("脱走") と破損を防止する.
主要機能:
保護し,描画の寿命を延ばす
引力の安定性を向上させる

5集結機で
役割: 柔軟な電導体の精密な緊張制御
細かくて柔軟な銅,缶詰,または合金ワイヤの束/ストランディングの際に返済するために使用されます.
低電圧モードは,細いワイヤの伸縮や破裂を防止する.超細いワイヤ,医療用ワイヤ,電子ワイヤに適しています.
主要機能:
細いワイヤ (φ0.03 ∼φ1.0mm) に適しています.
丸みや柔軟性を高めます

6テーピング・バインド・マシン
役割: 恒常電圧テープまたは電線供給
ミカテープ,ポリエステルテープ,非織物などの材料に安定した解巻張力を供給します.
テープのくねり,重なり,またはゆるくなることを防止し,隔熱またはシールド層の質を保証します.
主要機能:
空気泡のないスムーズなテーピングを保証します
メインマシンと同期し,自動ストレッチ補償

7. 取っ取り/リワインディングライン
役割: 精密ストレスの返済ユニット
巻き戻し,検査,インクジェットマークなどのプロセスの間での報酬単位として機能します.
巻き戻し過程でワイヤが曲がったり変形したりしないようにします
主要機能:
完成したケーブルや半完成した電導体の精密回転に適しています.
閉じループの電圧を 吸収装置に合わせます
