製品詳細
起源の場所: 中国
ブランド名: Beyde
証明: CE
モデル番号: 630/1+6
支払いと送料の条件
最小注文数量: 1セット
パッケージの詳細: 安全コンテナパッキング
受渡し時間: 90日
支払条件: L/C、D/A、D/P、T/T
供給の能力: 200セット/年
使用法: |
座礁 |
色: |
顧客の要求 |
保証: |
12ヶ月 |
応用: |
ケーブルの作成 |
線材: |
鋼,銅,アルミニウム |
ワイヤー範囲: |
1.0mm-5.0mm |
座礁ピッチ: |
300-300 |
スピード: |
550RPM |
取り上げる: |
800-1600mm |
報酬: |
500-630mm |
安全性: |
完全なカバー |
使用法: |
座礁 |
色: |
顧客の要求 |
保証: |
12ヶ月 |
応用: |
ケーブルの作成 |
線材: |
鋼,銅,アルミニウム |
ワイヤー範囲: |
1.0mm-5.0mm |
座礁ピッチ: |
300-300 |
スピード: |
550RPM |
取り上げる: |
800-1600mm |
報酬: |
500-630mm |
安全性: |
完全なカバー |

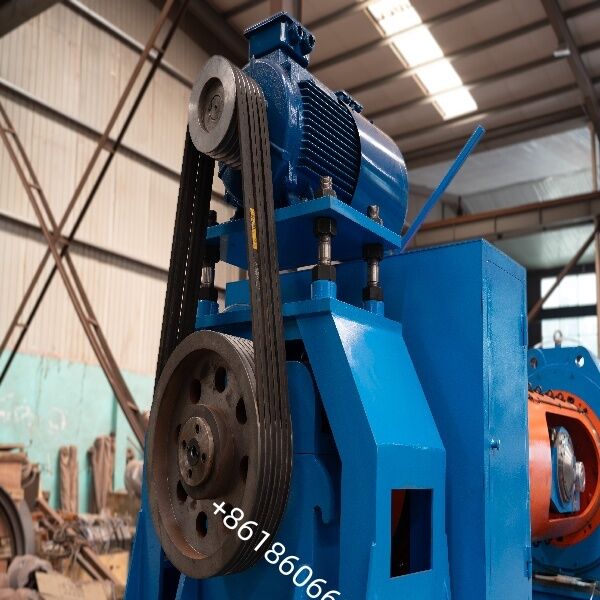

チューブラーストランダーソリューション: ストレスのないストランドのための精度、スピード 100% バックツイスト
**主要な応用分野**
この装置は主に次の材料のより線とケーブル配線に使用されます。
金属導体：銅線、アルミニウム線、鋼線。
ケーブル製品：アルミニウム導体鋼鉄強化（ACSR）、光接地線（OPGW）、コントロールケーブル、ワイヤーロープ、タイヤコードなど
絶縁コア: テーピングユニットを装備すると、プラスチックまたはゴムで絶縁されたコアのケーブル配線と撚り線が可能です。
**コア構造とコンポーネント**
典型的な管状撚り線は次のセクションで構成されます。
ペイオフシステム: 中央ペイオフスタンドとチューブ内に設置されたクレードルタイプのボビンキャリア。
本体（管体）：大型ベアリングで支持された溶接された円筒体。ダイナミックバランスにより高速、低ノイズ動作を実現します。
補助装置：ダブリングダイホルダー、長さカウンター、潤滑システム。
巻き取りと巻き取り：キャプスタン、巻き取りユニット、トラバース機構。
制御システム: 最新のモデルは通常、PLC + HMI 制御を利用し、無段階の撚り長さ調整、ワイヤ断線時の自動停止、一定の張力制御などの機能を可能にします。
オプション構成: テーピング装置、磁性粉末/ヒステリシステンションブレーキ。
**技術的な特徴と利点**
高速・高生産性：チューブラー構造により剛性に優れ、高速回転（小型機種では1500rpmを超える）に対応し、高速ラインスピードと高い生産能力を実現します。
精度と安定性: 完全なベアリングサポートと大口径チューブ設計により、スムーズな操作、均一な撚り長さ、および高い製品品質が保証されます。
安全性: 包括的な断線検出、空気圧ブレーキ、および保護筐体システムが装備されています。
| 単線径 |
銅の場合はØ 1.3mm～Ø 5.0mm Ø 1.7mm～Ø 5.0mm（Al用） ST用Φ1.0mm～Φ5.0mm |
| 最大撚線径 | 最大直径15mm |
| 座礁ピッチ範囲 | 50 ～ 230mm (タッチスクリーンで無段階調整可能) |
| ケージ最大回転速度 | 450r/min(実生産速度) |
| 線形速度範囲 | 22.5～103.5m/分 |
| キャプスタンホイール径 | Ø 1000+ Ø 1000mm |
| ケージ内のペイオフボビンサイズ | PND630 |
| 巻取ボビンサイズ | PN800～PN1600 |
| センターペイオフボビンサイズ | PND630 |
| メインモーター出力 | 45KW |
| キャプスタンモーターの動力 | 22KW |
| 巻取りモーターの動力 | 5.5KW |
操作方向：右側の機械、つまり装置操作に向かって左側が繰り出し、右側が巻き取りです
色
回転部：オレンジ色の外側 RAL1028
器具本体：RAL5015スカイブルー
台枠部：RAL9017 アウターブラック
制御盤：RAL7032
| ベアリングブランド | HRB |
| 低電圧家電ブランド | シュナイダー |
| 空気圧機器のブランド | エアタック |
| 主駆動モーターのブランド | (中国語トップ) |
| 巻取モーターのブランド | (中国語トップ) |
| PLC | シーメンス |
| タッチスクリーン | シーメンス |
| ボルトグレード | ≧8.8クラス |
当社の高速管状撚線機でケーブルの生産性を最大化します
競争の激しいワイヤーおよびケーブル業界では、精度、スピード、信頼性が成功を左右します。当社の高度な管状撚り線機は、撚り線プロセスに革命をもたらすように設計されており、比類のない運用効率で優れた品質の導体を提供します。
当社のチューブラーストランダーを選ぶ理由
高速パフォーマンス: 大型ベアリングを備えた最適化されたチューブ設計は、最大 1,500 RPM の回転速度をサポートし、毎日の生産量を大幅に向上させます。
100% バックツイスト技術: 銅、アルミニウム、スチール ワイヤの内部応力を確実に軽減し、ACSR、OPGW、スチール ワイヤ ロープに最適な、より真っ直ぐでねじれのないケーブルを生成します。
精密な撚り長さ制御: PLC + HMI 制御システムと無段階ピッチ調整 (40 ～ 350mm+) を装備し、常に一貫したストランド形状を保証します。
堅牢で安全な構造: デュアル大型ベアリングサポート、薄油循環潤滑、完全密閉型安全ガードにより、ダウンタイムが最小限に抑えられ、機械の寿命が延びます。
プレミアムコンポーネント: シーメンスモーター、シュナイダーエレクトリック、NSK/FAG/SKF ベアリングで組み立てられ、世界標準の信頼性を保証します。
