南アフリカ向けの優れたケーブル品質を実現する高精度管状ストランダー

製品詳細

支払いと送料の条件

最小注文数量: 1セット

パッケージの詳細: 安全コンテナパッキング

受渡し時間: 90日

支払条件: L/C、D/A、D/P、T/T

供給の能力: 200セット/年

最良の価格を入手する

製品詳細

製品説明

製品詳細

ハイライト:
                                                高精度チューブルストランダー 保証付きケーブルストランディングマシン 優れたケーブル品質ストランダー, Cable Stranding Machine with Warranty, Superior Cable Quality Strander


製品説明

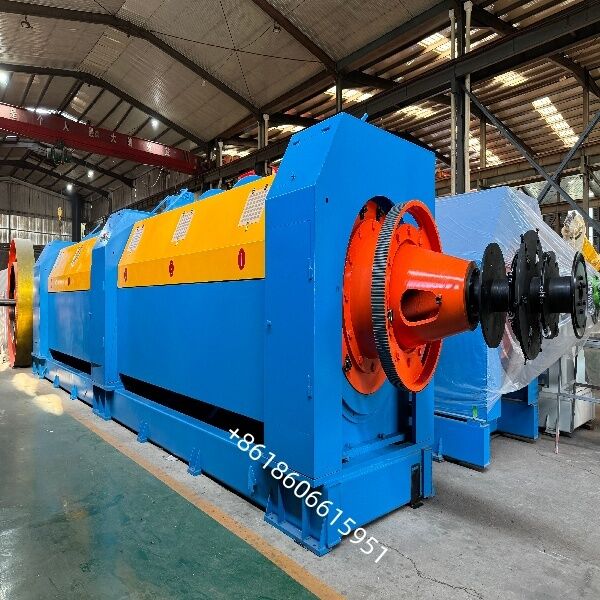

南アフリカ向けの優れたケーブル品質を実現する高精度管状ストランダー

**主要な応用分野**

この装置は主に次の材料のより線とケーブル配線に使用されます。

金属導体：銅線、アルミニウム線、鋼線。

ケーブル製品：アルミニウム導体鋼鉄強化（ACSR）、光接地線（OPGW）、コントロールケーブル、ワイヤーロープ、タイヤコードなど

絶縁コア: テーピングユニットを装備すると、プラスチックまたはゴムで絶縁されたコアのケーブル配線と撚り線が可能です。

**コア構造とコンポーネント**

典型的な管状撚り線は次のセクションで構成されます。

ペイオフシステム: 中央ペイオフスタンドとチューブ内に設置されたクレードルタイプのボビンキャリア。

本体（管体）：大型ベアリングで支持された溶接された円筒体。ダイナミックバランスにより高速、低ノイズ動作を実現します。

補助装置：ダブリングダイホルダー、長さカウンター、潤滑システム。

巻き取りと巻き取り：キャプスタン、巻き取りユニット、トラバース機構。

制御システム: 最新のモデルは通常、PLC + HMI 制御を利用し、無段階の撚り長さ調整、ワイヤ断線時の自動停止、一定の張力制御などの機能を可能にします。

オプション構成: テーピング装置、磁性粉末/ヒステリシステンションブレーキ。

**技術的な特徴と利点**

高速・高生産性：チューブラー構造により剛性に優れ、高速回転（小型機種では1500rpmを超える）に対応し、高速ラインスピードと高い生産能力を実現します。

精度と安定性: 完全なベアリングサポートと大口径チューブ設計により、スムーズな操作、均一な撚り長さ、および高い製品品質が保証されます。

安全性: 包括的な断線検出、空気圧ブレーキ、および保護筐体システムが装備されています。

単線径	銅の場合はØ 1.3mm～Ø 5.0mm Ø 1.7mm～Ø 5.0mm（Al用） ST用Φ1.0mm～Φ5.0mm
最大撚線径	最大直径15mm
座礁ピッチ範囲	50 ～ 230mm (タッチスクリーンで無段階調整可能)
ケージ最大回転速度	450r/min(実生産速度)
線形速度範囲	22.5～103.5m/分
キャプスタンホイール径	Ø 1000+ Ø 1000mm
ケージ内のペイオフボビンサイズ	PND630
巻取ボビンサイズ	PN800～PN1600
センターペイオフボビンサイズ	PND630
メインモーター出力	45KW
キャプスタンモーターの動力	22KW
巻取りモーターの動力	5.5KW
