製品詳細
起源の場所: 中国
ブランド名: Beyde
証明: CE
モデル番号: 1250/1+4
支払いと送料の条件
最小注文数量: 1セット
パッケージの詳細: 安全コンテナパッキング
受渡し時間: 90日
支払条件: L/C、D/A、D/P、T/T
供給の能力: 200セット/年
タイプ: |
自動 |
マシンタイプ: |
惑星 |
ボビンサイズ: |
1250 |
回転速度: |
最大50RPM |
適用対象: |
レイアップ |
保証: |
24ヶ月 |
Hsコード: |
8479400 |
状態: |
新しい |
材料: |
クアワイヤ,アルワイヤ,スチールワイヤ |
目的: |
ケーブルのレイアップ |
バックツイスト: |
100% |
に適しています: |
ケーブルのレイアップ |
コア: |
400mm2 |
タイプ: |
自動 |
マシンタイプ: |
惑星 |
ボビンサイズ: |
1250 |
回転速度: |
最大50RPM |
適用対象: |
レイアップ |
保証: |
24ヶ月 |
Hsコード: |
8479400 |
状態: |
新しい |
材料: |
クアワイヤ,アルワイヤ,スチールワイヤ |
目的: |
ケーブルのレイアップ |
バックツイスト: |
100% |
に適しています: |
ケーブルのレイアップ |
コア: |
400mm2 |

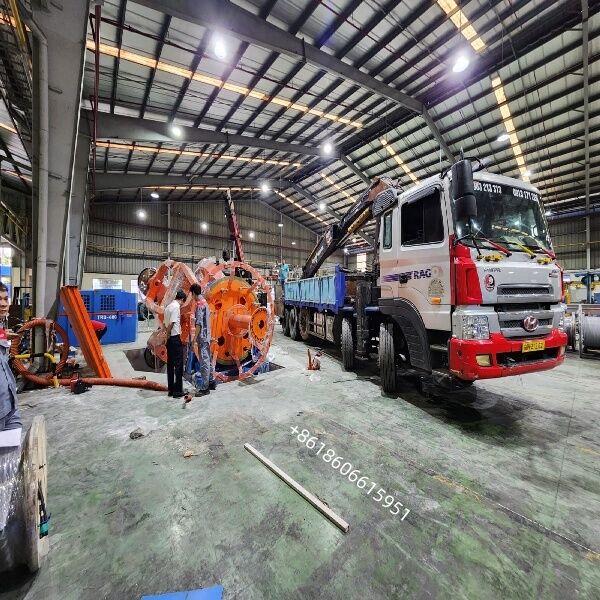

ケーブル敷設機 1250/1+4 – 1250mm ボビン遊星ケーブルラー
概要
CLY-1250/1+4 遊星敷設機は、多芯低電圧および中電圧電力ケーブル、制御ケーブル、および鉱山ケーブルの配線/敷設用に設計されています。円形コアと扇形コアの両方に適しています (最大 5 コア)。より線ケージは 100% 逆撚り機能を備えており、レイアップされたケーブルの内部応力を最小限に抑えます。ライン全体は、インバータ駆動モーターを備えた PLC + HMI タッチ スクリーンによって制御され、正確なレイアップ ピッチと同期したライン速度を実現します。
応用
LV/MV電源ケーブルの敷設（PVC、XLPE絶縁）
コントロール ケーブルおよびマイニング ケーブル アセンブリ (2 ～ 5 コア)
円形または事前にスパイラルされた扇形の導体に適しています
オプションの非金属テーピング (ポリエステル/マイカテープ) および鋼線外装
主な特長
完全なバックツイスト機能を備えた遊星撚りケージ (中央ボビン 1 個 + サイドボビン 4 個、PN1250)
S/Z 撚り方向、レイアップピッチは PLC 経由で無段階調整可能 (300 ～ 2500 mm)
高速・低振動を実現する両支持大型軸受構造
電動ボビンクランプ/リリース、セクターコアのプリツイスト機能
非金属ラッピングヘッド (2 パッド、500 ～ 650 rpm) とオプションのスチール外装を装備
長さ測定機能と故障時の自動停止機能を備えた空気圧キャプスタン
完全な安全保護: 過負荷、オーバートラベル、ガードドアインターロック、緊急停止
| タイプ | 1+3 = 4 ボビン | 1+4 = 5 ボビン | ||||
| モデル | KP100 | KP125 | KP160 | KP100 | KP125 | KP160 |
| ドラムφ[mm] | 1000 | 1250 | 1600 | 1000 | 1250 | 1600 |
| 丸芯用ケーブル断面[mm2] | 16-240 | 25-300 | 25-300 | 16-240 | 25-300 | 25-300 |
| セクターコア用ケーブル断面 [mm2] | 16-240 | 16-240 | 16-240 | 16-240 | 16-240 | 16-240 |
| プレスパイラルコア用ケーブル断面 [mm2] | 16-240 | 16-400 | 16-400 | 16-240 | 16-400 | 16-400 |
| ケーブル仕上がり寸法 φ[mm] | 60 | 80 | 100 | 60 | 80 | 100 |
| ローター回転数[rpm] | 55 | 36 | 24 | 55 | 30 | 20 |
| ライン速度[m/min] | 60 | 60 | 45 | 60 | 60 | 45 |
| メインモーター出力 [kW] | 55AC | 55AC | 55AC | 65AC | 65AC | 65AC |
