概要

CLY-1250/1+4 遊星敷設機は、多芯低電圧および中電圧電力ケーブル、制御ケーブル、および鉱山ケーブルの配線/敷設用に設計されています。円形コアと扇形コアの両方に適しています (最大 5 コア)。座礁ケージには、100％バックツイスト機能、レイアップされたケーブルの内部応力を最小限に抑えます。ライン全体は、正確なレイアップ ピッチと同期されたライン速度を実現するインバーター駆動モーターを備えた Siemens/Delta PLC + HMI タッチ スクリーンによって制御されます。

応用

• LV/MV電源ケーブルの敷設（PVC、XLPE絶縁）

• コントロール ケーブルおよびマイニング ケーブル アセンブリ (2 ～ 5 コア)

• 円形または事前にスパイラルされた扇形の導体に適しています

• オプションの非金属テーピング (ポリエステル/マイカテープ) および鋼線外装

主な特長

• ✅遊星撚りケージ (中央ボビン 1 個 + サイドボビン 4 個、PN1250)完全なバックツイスト機能付き

• ✅S/Z撚り方向、レイアップピッチはPLC経由で無段階調整可能(300～2500mm)

• ✅ 高速・低振動を実現する両支持大型軸受構造

• ✅ 電動ボビンクランプ/リリース、セクターコアのプリツイスト機能

• ✅ 非金属ラッピングヘッド (2 パッド、500 ～ 650 rpm) とオプションのスチール外装を装備

• ✅ 長さ計測機能と故障時の自動停止機能を備えた空気圧式キャタピラ キャプスタン

• ✅ 完全な安全保護: 過負荷、オーバートラベル、ガードドアインターロック、緊急停止

概要

CLY-1250/1+4 遊星敷設機は、多芯低電圧および中電圧電力ケーブル、制御ケーブル、および鉱山ケーブルの配線/敷設用に設計されています。円形コアと扇形コアの両方に適しています (最大 5 コア)。より線ケージは 100% 逆撚り機能を備えており、レイアップされたケーブルの内部応力を最小限に抑えます。ライン全体は、正確なレイアップ ピッチと同期されたライン速度を実現するインバーター駆動モーターを備えた Siemens/Delta PLC + HMI タッチ スクリーンによって制御されます。

応用

LV/MV電源ケーブルの敷設（PVC、XLPE絶縁）

コントロール ケーブルおよびマイニング ケーブル アセンブリ (2 ～ 5 コア)

円形または事前にスパイラルされた扇形の導体に適しています

オプションの非金属テーピング (ポリエステル/マイカテープ) および鋼線外装

主な特長

✅ 完全なバックツイスト機能を備えた遊星撚りケージ (中央ボビン 1 個 + サイドボビン 4 個、PN1250)

✅ S/Z 撚り方向、レイアップピッチは PLC 経由で無段階調整可能 (300 ～ 2500 mm)

✅ 高速・低振動を実現する両支持大型軸受構造

✅ 電動ボビンクランプ/リリース、セクターコアのプリツイスト機能

✅ 非金属ラッピングヘッド (2 パッド、500 ～ 650 rpm) とオプションのスチール外装を装備

✅ 長さ計測機能と故障時の自動停止機能を備えた空気圧式キャタピラ キャプスタン

✅ 完全な安全保護: 過負荷、オーバートラベル、ガードドアインターロック、緊急停止

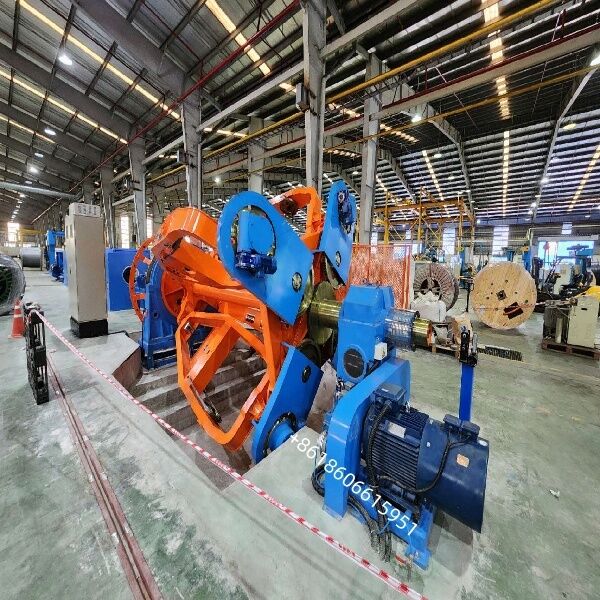

製品名: プラネタリー型ケーブル敷設機 1250/1+4 (CLY-1250/1+4)

概要

CLY-1250/1+4 遊星敷設機は、多芯低電圧および中電圧電力ケーブル、制御ケーブル、および鉱山ケーブルの配線/敷設用に設計されています。円形コアと扇形コアの両方に適しています (最大 5 コア)。座礁ケージには、100％バックツイスト機能、レイアップされたケーブルの内部応力を最小限に抑えます。ライン全体は、正確なレイアップ ピッチと同期されたライン速度を実現するインバーター駆動モーターを備えた Siemens/Delta PLC + HMI タッチ スクリーンによって制御されます。

応用

• LV/MV電源ケーブルの敷設（PVC、XLPE絶縁）

• コントロール ケーブルおよびマイニング ケーブル アセンブリ (2 ～ 5 コア)

• 円形または事前にスパイラルされた扇形の導体に適しています

• オプションの非金属テーピング (ポリエステル/マイカテープ) および鋼線外装

主な特長

• ✅遊星撚りケージ (中央ボビン 1 個 + サイドボビン 4 個、PN1250)完全なバックツイスト機能付き

• ✅S/Z撚り方向、レイアップピッチはPLC経由で無段階調整可能(300～2500mm)

• ✅ 高速・低振動を実現する両支持大型軸受構造

• ✅ 電動ボビンクランプ/リリース、セクターコアのプリツイスト機能

• ✅ 非金属ラッピングヘッド (2 パッド、500 ～ 650 rpm) とオプションのスチール外装を装備

• ✅ 長さ計測機能と故障時の自動停止機能を備えた空気圧式キャタピラ キャプスタン

• ✅ 完全な安全保護: 過負荷、オーバートラベル、ガードドアインターロック、緊急停止

主な技術パラメータ

機械構成（標準供給品）

1. PN1250/1+4 バックツイスト付き遊星座礁ケージ — 1 セット

2. 複列クロージングダイホルダー 1セット

3. Φ630×2 非金属テーピング装置 1式

4. 機械式+電子式測長計カウンター 1式

5. 1600 kg 空気圧キャタピラー キャプスタン — 1 セット

6. Φ2500 門型トラバース付テークアップ 1式

7. フル電気制御システム (PLC + HMI + インバーター) — 1 セット

8. 安全ガードレールと非常停止装置

9. Φ1600コラム中央払出スタンド 1式
