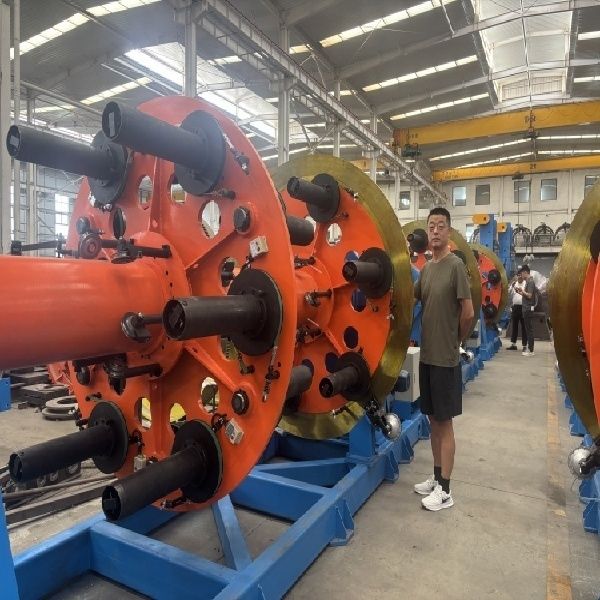

高速ケーブル・ストランディング・マシン ドラム・ストランディング・マシン
1適用する
技術革新と最適化された設計の結果, ストランディングケースの回転速度 銅導体,アルミ導体,アルミ製の電導鋼 (ACSR) で,逆回転がない圧縮器を装備し,丸型,半丸型,セクター型銅導体またはアルミニウム導体にも適用されます.
入力線直径 | 銅 Ø 1.5-Ø 5.0mm | |
アルミニウム Ø1.8-Ø5.0mm | ||
最大 脱水 過剰摂取 | Ø 45mm | |
最大回転速度 | 6つのリボン | 197r/min (( |
12ボビン | 178r/min (( | |
18つのリボン | 157r/min | |
24 スリブン | 133r/min | |
ストランディングケージのモーターパワー | 6つのリボン | 75KW (AC) |
12つのリボン | 75KW (AC) | |
18つのリボン | 75KW (AC) | |
24 スリブン | 75KW (AC) | |
ストランディングピッチ (PLCを1つセット) | 350-1000mm ステップレス調節可能 | |
トラクションラインの速度 | 最大40m/min | |
カプスタンのモーターパワー | 90KW (AC) | |
檻内のペイオフ・ホイブンのサイズ | PND630 | |
強い二輪キャプスタン | Ø 2000mm | |
中央回転回転ボイルの大きさ | PND500-PND630 | |
吸い込みホビンのリールサイズ | PN1000-PN2000 | |
マシンセンター高 | 1000mm |
モデル (硬いストランディングマシン) | JLK-500 | JLK-630 | JLK-710/720 | |
単線直径 | 銅 | φ1.5-5mm | φ1.5-5mm | φ1.5-5mm |
アルミニウム | φ1.5-5mm | φ1.5-5mm | φ1.5-5mm | |
横断した電導体の最大OD | φ35〜55mm | φ35〜55mm | φ35〜55mm | |
ストランディングピッチ | 6 ボビン ストランディング ケージ | 40~719mm | 51~896mm | 54~963mm |
12 ボビン ストランジング ケージ | 40~719mm | 51~896mm | 54~963mm | |
18 ボビン の 横ばい の 檻 | 44~793mm | 63~1056mm | 57〜1012mm | |
24 ボビン の 捕まえる 檻 | 51~924mm | 71-1246 mm | 66~1190mm | |
30 ボビン の 捕まえる 檻 | 57~1028mm | 87〜1553mm | 79〜1403mm | |
回転速度 | 6 ボビン ストランディング ケージ | 230.6回転/分 | 180.1回転/分 | 150.6回転/分 |
12 ボビン ストランジング ケージ | 230.6回転/分 | 180.1回転/分 | 150.6回転/分 | |
18 ボビン の 横ばい の 檻 | 208.5回転/分 | 155回転/分 | 142.6回転/分 | |
24 ボビン の 捕まえる 檻 | 179回転/分 | 130.1回転/分 | 122.3回転/分 | |
30 ボビン の 捕まえる 檻 | 161.8回転/分 | 115.9回転/分 | 102.7回転/分 | |
カプスタン | カプスタンの車輪直径 | 2000mm | 2000mm | 2000mm |
最大引力 | 30T | 30T | 40T | |
螺旋前装置 | ピッチ | 500~2500mm | 500~2500mm | 500~2500mm |
モーターパワー | 90〜180 KW | 110〜180 KW | 130〜180 KW | |
ボビンサイズ | 500*375*127 | 630*475*127 | 710*530*127 | |
センター・ペイオフ・ボビン | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
ボビンの取り込み | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
最大線形離陸速度 | 69 m/min | 69 m/min | 62m/min | |
中央高さ | 1000 mm | 1100 mm | 1100 mm |
4.2.1 檻内のボビンサイズ:PND630
4.2.2. 鎖籠の最大回転速度:
4.2.3鎖状のケージのモーターパワー:
4.2.4. ピッチ範囲:350-1000mm HMI でステップレス調節可能
4.2.5. ストランディングケージ駆動形態:直接接続された独立モーター駆動
4.2.6固定ケージ構造:統合
4.2.7帯型機械的摩擦緊張
4.3.8パルス型 壊れたワイヤ 自動停止機
4.3.9構造形: 独立モーターで駆動されるフラットディスクのフォーク棒構造, 6つの等しい部分に分割された曲がった体.扭曲ケージは,両列の自動調整ロールベアリングの2つのセットによって前部と後部サポートで支えられています., 扭曲ケージの軸承能力を確保する.
4.3.10ワイヤ断裂モニタリング:DXJ全自動ワイヤ断裂検出システムを使用し,電気スイッチ出力,正確で信頼性があります.電線が切断されたり使用されたときに,時間内に停止し,ブレーキすることができます人と機械のインターフェースで表示できます
4.3.11積載方法:使用者のワークショップのリフティング装置を通って積載と積載し,ワイヤロールをロックピンでロックし,それを投げ出すのを防ぎます.
4.3.12張力形態:ベルト型の機械摩擦,張力サイズは手動で調整できます.
4.3.13. ブレーキ形態: 主ケージブレーキは,トランスミッション部品に対する緊急停止慣性の影響を軽減するために,円盤式平気圧縮ブレーキを採用します.プログラム可能な論理制御器 (PLC) によって調整される,変速モーターコントローラー,ブレーキレジスタ,空気圧比例バルブ,など,共同で,ゆっくり停止,高速停止,緊急停止,および他の操作を完了します.
4.3.14檻の各部分の前端には緊急停止,ジョギング,断線制御の選択などの制御ボタンがあり,簡単な操作のために220V電源ソケットが提供されています.
4.3.15機械全体は,人間と機械のインターフェイス上の色彩タッチスクリーンによって操作され,中央で調整され,プログラム可能な論理コントローラー (PLC) によって管理されます.
4.3.16. 保護カバー: 防護網は,互いに溶接された毛孔状のプレートと四角管から成る,双面壁型の安全保護網を採用します. 保護網はすぐに取り外することができます.
主要部品のブランド:
7.1 | 軸承のブランド | (HRB) ほら |
7.2 | 低電圧器具のブランド | (シュナイダー UL認証) |
7.3 | パンネマコンポーネントのブランド | (AIRTAC UL認証) |
7.4 | 主動モーターのブランド | (WEG UL認証) |
7.5 | 吸収モーターのブランド | (WEG UL認証) |
7.6 | インバーターのブランド | (イノベーションUL認証) |
7.7 | タッチスクリーン | (シエメンス S-200 UL認証) |
7.8 | PLC | (シエメンスの12インチ UL認証) |
7.9 | ボルト級 | 8.8クラス |
7.10 | すべての電動機とモーターは UL 認証を満たしています |
