ワイヤーロープ&工業用ストランドマシン 1+6亜鉛メッキ鋼線ロープ撚り線機

製品詳細

起源の場所: 中国

ブランド名: Beyde

証明: CE

モデル番号: 630/1+6

支払いと送料の条件

最小注文数量: 1セット

パッケージの詳細: 安全コンテナパッキング

受渡し時間: 90日

支払条件: L/C、D/A、D/P、T/T

供給の能力: 200セット/年

最良 の 価格 を 入手 する
製品詳細
ハイライト:

亜鉛メッキ鋼線ロープ機械

,

1+6ワイヤーロープ撚り線機

,

工業用ストランド用チューブ撚り線機

使用法:
座礁
名前:
管状のリード編み機
応用:
鋼、ACSRおよびAAAC、Al線
線材:
鋼鉄、銅
最も小さい巻き取り装置のボビン:
PN800
機械中央高さ:
700mm
中央給料支払いのボビン:
PN400-PN630
力:
220/380
巻き取り装置のボビンのサイズ:
PND800-PND1600
PLC:
SIE/メンズ
最小赤線直径:
1mm
最高の裸ワイヤー直径:
5mm
保証:
12ヶ月
使用法:
座礁
名前:
管状のリード編み機
応用:
鋼、ACSRおよびAAAC、Al線
線材:
鋼鉄、銅
最も小さい巻き取り装置のボビン:
PN800
機械中央高さ:
700mm
中央給料支払いのボビン:
PN400-PN630
力:
220/380
巻き取り装置のボビンのサイズ:
PND800-PND1600
PLC:
SIE/メンズ
最小赤線直径:
1mm
最高の裸ワイヤー直径:
5mm
保証:
12ヶ月
製品説明

ワイヤーロープ&工業用ストランドマシン 1+6亜鉛メッキ鋼線ロープ撚り線機



1×7プレストレストコンクリート鋼線(PCストランド)および1+6亜鉛メッキ/ステンレス鋼線ロープの製造用高速チューブ撚り線機。6本のワイヤーが回転チューブ内から引き出され、中心ワイヤーの周りにねじれなく撚り合わされ、幾何学的に安定した応力緩和ストランドとして、最大1200rpmのケージ速度で排出されます。



製品概要

チューブ撚り線機 ・ モデル TG-630/1+6 ・ 1×7プレストレストコンクリート鋼線および1+6ワイヤーロープ用

チューブ撚り線機630/1+6は、ASTM A416 / A779、EN 10138、GB/T 5224、ISO 6934-3に準拠したプレストレストコンクリート(PC)鋼線の製造業者向けに設計された、高速・無撚り撚り線システムです。回転チューブ内に収容された630mmボビンに巻かれた6本の外側ワイヤーを、静止した中心ワイヤーの周りに配置し、ポストテンションおよびプレテンションコンクリート構造で使用される標準的な1×7ストランド構造を製造します。

払い出しリールがチューブと同期して回転するため、個々のワイヤーに逆ねじれは一切かかりません。その結果、均一なピッチ、一貫した直径、低リラクゼーション、そしてコンクリートとの優れた接着性能を持つストランドが得られます。これら3つの特性が、ストランドが引張試験および応力緩和試験に合格するかどうかを決定します。

単線径 ST用 Ø 1.0mm - Ø 5.0mm
最大撚り径 最大 Ø 17mm
撚りピッチ範囲 30 - 500mm (無段階調整)
ケージ最大回転速度 550r/min (実生産速度)
線速範囲 20-120m/min
キャプスタンホイール径 Ø 1200 + Ø 1200mm
ケージ内払い出しボビンサイズ PND630
巻き取りボビンサイズ PN800-PN1600
センター払い出しボビンサイズ PND630
主モーター出力 55KW
キャプスタンモーター出力 30KW
巻き取りモーター出力 5.5KW

真のチューブ式、無撚り運動学
ダイナミックバランスの取れた鋼管内に6個の630mmボビンを収容。ワイヤーは逆回転せずに引き出されるため、残留ねじれがなく、完成したストランドに「バネ」がなく、ワイヤーの損傷もありません。



硬化・研磨ギア
ピッチ選択用のチェンジギアセット、およびオプションで無段階変速。ピッチ精度 ≤ ±1%、リール間およびバッチ間の再現性あり。



個別ワイヤーテンショニング
磁粉またはサーボ制御の払い出しテンション、ワイヤーあたり5~60 N、8時間でのドリフト ≤ ±5%。外側ワイヤーの緩みや直径の変動を排除します。



フルレングス安全チューブ
回転チューブは、インターロック付きアクセスドア、ゼロスピードドアリリース、デュアルチャンネル緊急停止(ISO 13849-1、Cat. 3)を備えた固定鋼製ガードで囲まれています。



高速対応
ケージ速度最大1200 rpm(製品およびバランス依存)。ダブルベアリングサポート、ISO 21940 G6.3動的バランス、全速での振動 ≤ 2.8 mm/s。



PLC + HMI制御
リアルタイムのrpm、ピッチ、線速、メートル数、テンション、アラーム表示。50の製品レシピ、Ethernet/Modbus TCP、MES連携用のOPC-UAオプション。

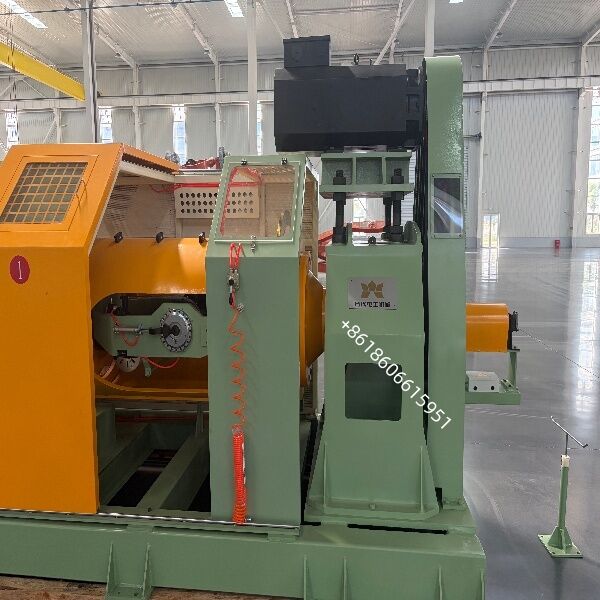

ワイヤーロープ&工業用ストランドマシン 1+6亜鉛メッキ鋼線ロープ撚り線機ワイヤーロープ&工業用ストランドマシン 1+6亜鉛メッキ鋼線ロープ撚り線機ワイヤーロープ&工業用ストランドマシン 1+6亜鉛メッキ鋼線ロープ撚り線機

ワイヤーロープ&工業用ストランドマシン 1+6亜鉛メッキ鋼線ロープ撚り線機

ワイヤーロープ&工業用ストランドマシン 1+6亜鉛メッキ鋼線ロープ撚り線機ワイヤーロープ&工業用ストランドマシン 1+6亜鉛メッキ鋼線ロープ撚り線機

ワイヤーロープ&工業用ストランドマシン 1+6亜鉛メッキ鋼線ロープ撚り線機ワイヤーロープ&工業用ストランドマシン 1+6亜鉛メッキ鋼線ロープ撚り線機





ベアリングブランド HRB
低電圧機器ブランド SCHNEIDER
空圧部品ブランド AIRTAC
主駆動モーターブランド (CHINESE TOP)
巻き取りモーターブランド (CHINESE TOP)
PLC SIE/MENS
タッチスクリーン SIE/MENS
ボルトグレード ≥8.8クラス



品質保証&アフターセールス
工場受入試験(FAT)
無負荷運転 ≥ 2時間(1200 rpm)、振動 ≤ 2.8 mm/s
ピッチ精度 ≤ ±1%(100 mあたり)
テンション安定性 ≤ ±5%(8時間あたり)
ストランド径 ±0.15 mm以内、楕円度 > 3%なし
安全回路試験(ISO 13849-1、Cat. 3)
ドキュメント&サポート
全体図、P&ID、電気回路図、端子リスト
操作・保守マニュアル(EN / CN / RU / ES)
OEMコード付き部品リスト、工具リスト、CE宣言
現地据付、試運転、オペレーター研修
12ヶ月保証、在庫からの72時間スペアパーツ発送
VPN / TeamViewerによるリモート診断



操作方向:

右勝手機、すなわち装置操作面を向いて、左払い出し、右巻き取り



色:

装置本体:RAL 6021 ペールグリーン(しわ仕上げ)
回転部:RAL 1037 サンイエロー
ガード本体:RAL 6021 ペールグリーン(しわ仕上げ)
スライドドアパネル:RAL 1037 サンイエロー
ガード内側:RAL 1013 オイスターホワイト
制御ハウジング:RAL 7032 ペブルグレー
