PC鋼線撚線機 630/1+6 高強度炭素鋼

製品詳細

起源の場所: 中国

ブランド名: Beyde

証明: CE

モデル番号: 630/1+6

支払いと送料の条件

最小注文数量: 1セット

パッケージの詳細: 安全コンテナパッキング

受渡し時間: 90日

支払条件: L/C、D/A、D/P、T/T

供給の能力: 200セット/年

最良 の 価格 を 入手 する
製品詳細
ハイライト:

PC鋼線撚線機 630/1+6

,

高強度炭素鋼撚線機

,

保証付きのチューブルストランディングマシン

使用法:
座礁
名前:
管状のリード編み機
応用:
鋼、ACSRおよびAAAC、Al線
線材:
鋼鉄、銅
最も小さい巻き取り装置のボビン:
PN800
機械中央高さ:
700mm
中央給料支払いのボビン:
PN400-PN630
力:
220/380
巻き取り装置のボビンのサイズ:
PND800-PND1600
PLC:
SIE/メンズ
最小赤線直径:
1mm
最高の裸ワイヤー直径:
5mm
保証:
12ヶ月
使用法:
座礁
名前:
管状のリード編み機
応用:
鋼、ACSRおよびAAAC、Al線
線材:
鋼鉄、銅
最も小さい巻き取り装置のボビン:
PN800
機械中央高さ:
700mm
中央給料支払いのボビン:
PN400-PN630
力:
220/380
巻き取り装置のボビンのサイズ:
PND800-PND1600
PLC:
SIE/メンズ
最小赤線直径:
1mm
最高の裸ワイヤー直径:
5mm
保証:
12ヶ月
製品説明

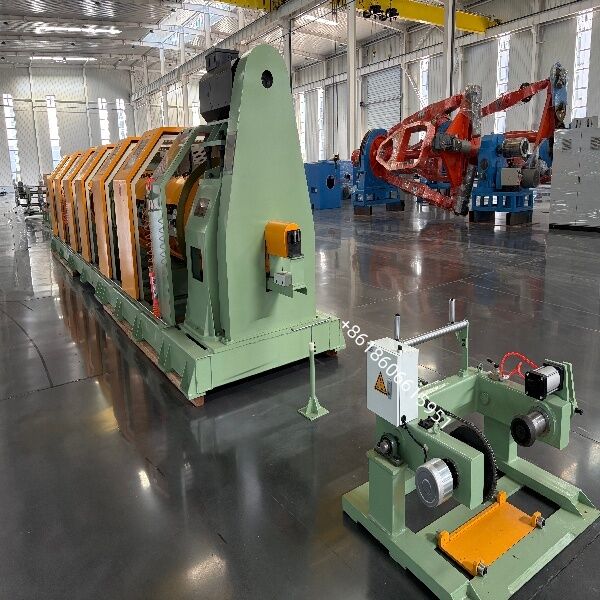

PC鋼線撚線機 630/1+6 高強度炭素鋼



高速度管状撚線機、プレストレストコンクリート鋼線 (PC鋼線) 1×7 および 1+6 亜鉛メッキ/ステンレス鋼ワイヤーロープの製造用。回転チューブ内から6本のワイヤーが引き出され、ねじれなしで中心ワイヤーの周りに撚り合わされ、最大1200rpmのケージ速度で、幾何学的に安定した、応力緩和された撚り線として排出されます。



製品概要

管状撚線機 ・ モデル TG-630/1+6 ・ 1×7 プレストレストコンクリート鋼線および 1+6 ワイヤーロープ用

管状撚線機 630/1+6 は、ASTM A416 / A779、EN 10138、GB/T 5224 および ISO 6934-3 に準拠したプレストレストコンクリート (PC) 鋼線の製造業者向けに設計された、高速度・無ねじれ撚線システムです。回転チューブ内に収容された630mmボビンに巻かれた6本の外側ワイヤーを、静止した中心ワイヤーの周りに配置し、ポストテンションおよびプレテンションコンクリート構造で使用される標準的な1×7撚り線構造を製造します。

巻き取りリールがチューブと同期して回転し、逆回転しないため、個々のワイヤーには逆ねじれが全くかかりません。その結果、均一な撚りピッチ、一貫した直径、低いリラクセーション、そしてコンクリートとの優れた接着性能を持つ撚り線が得られます。これら3つの特性が、撚り線が引張試験および応力緩和試験に合格するかどうかを決定します。

単線径 ST用 Ø 1.0mm - Ø 5.0mm
最大撚線径 最大 Ø 17mm
撚線ピッチ範囲 30 - 500mm (無段階調整可能)
ケージ最大回転速度 550r/min (実際の生産速度)
線速範囲 20-120m/min
キャプスタンホイール径 Ø 1200 + Ø 1200mm
ケージ内巻き取りボビンサイズ PND630
巻き取りボビンサイズ PN800-PN1600
センター巻き取りボビンサイズ PND630
主モーター出力 55KW
キャプスタンモーター出力 30KW
巻き取りモーター出力 5.5KW



PC鋼線撚線機 630/1+6 高強度炭素鋼PC鋼線撚線機 630/1+6 高強度炭素鋼PC鋼線撚線機 630/1+6 高強度炭素鋼

PC鋼線撚線機 630/1+6 高強度炭素鋼





ベアリングブランド HRB
低電圧機器ブランド SCHNEIDER
空圧部品ブランド AIRTAC
主駆動モーターブランド (中国トップ)
巻き取りモーターブランド (中国トップ)
PLC SIE/MENS
タッチスクリーン SIE/MENS
ボルト等級 ≥ 8.8 クラス



品質保証とアフターサービス
工場受入試験 (FAT)
無負荷運転 ≥ 2 時間 (1200 rpm)、振動 ≤ 2.8 mm/s
撚りピッチ精度 100 m において ≤ ±1%
張力安定性 8 時間において ≤ ±5%
撚り線径 ±0.15 mm 以内、楕円度 > 3% なし
ISO 13849-1、Cat. 3 に準拠した安全回路テスト
ドキュメントとサポート
全体図、P&ID、電気回路図、端子リスト
操作・保守マニュアル (EN / CN / RU / ES)
OEMコード付き部品リスト、工具リスト、CE宣言
現地据付、試運転、オペレーター研修
12ヶ月保証、在庫からの72時間以内スペアパーツ発送
VPN / TeamViewer によるリモート診断



操作方向:

右勝手機、すなわち、装置の操作面に面して、左巻き取り、右巻き取り



色:

装置本体: RAL 6021 ペールグリーン (しわ仕上げ)
回転部品: RAL 1037 サンイエロー
ガード本体: RAL 6021 ペールグリーン (しわ仕上げ)
スライドドアパネル: RAL 1037 サンイエロー
ガード内側: RAL 1013 オイスターホワイト
制御盤: RAL 7032 ペブルグレー
