家へ > 製品 > 管状のリード編み機 > チューブストランドマシン プレストレスト鋼線ストランドマシン 630/1+6

チューブストランドマシン プレストレスト鋼線ストランドマシン 630/1+6

製品詳細

起源の場所: 中国

ブランド名: Beyde

証明: CE

モデル番号: 630/1+6

支払いと送料の条件

最小注文数量: 1セット

パッケージの詳細: 安全コンテナパッキング

受渡し時間: 90日

支払条件: L/C、D/A、D/P、T/T

供給の能力: 200セット/年

最良 の 価格 を 入手 する
製品詳細
ハイライト:

鋼線用チューブストランドマシン

,

630/1+6 ストランドマシン

,

プレストレスト鋼線マシン

使用法:
座礁
名前:
管状のリード編み機
応用:
鋼、ACSRおよびAAAC、Al線
線材:
鋼鉄、銅
最も小さい巻き取り装置のボビン:
PN800
機械中央高さ:
700mm
中央給料支払いのボビン:
PN400-PN630
力:
220/380
巻き取り装置のボビンのサイズ:
PND800-PND1600
PLC:
SIE/メンズ
最小赤線直径:
1mm
最高の裸ワイヤー直径:
5mm
保証:
12ヶ月
使用法:
座礁
名前:
管状のリード編み機
応用:
鋼、ACSRおよびAAAC、Al線
線材:
鋼鉄、銅
最も小さい巻き取り装置のボビン:
PN800
機械中央高さ:
700mm
中央給料支払いのボビン:
PN400-PN630
力:
220/380
巻き取り装置のボビンのサイズ:
PND800-PND1600
PLC:
SIE/メンズ
最小赤線直径:
1mm
最高の裸ワイヤー直径:
5mm
保証:
12ヶ月
製品説明

チューブストランド機 プレストレスト鋼線 ストランド機 630/1+6



1×7 プレストレストコンクリート鋼線(PC鋼線)および1+6亜鉛メッキ/ステンレス鋼ワイヤーロープの製造用高速チューブストランダー。6本のワイヤーが回転チューブ内から引き出され、ねじれなしに中心ワイヤーの周りに撚り合わされ、最大1200rpmのケージ速度で、幾何学的に安定した、応力緩和されたストランドとして排出されます。



製品概要

チューブストランダー ・モデル TG-630/1+6 ・1×7 プレストレストコンクリート鋼線および1+6ワイヤーロープ用

チューブストランド機 630/1+6は、ASTM A416 / A779、EN 10138、GB/T 5224、ISO 6934-3に準拠したプレストレストコンクリート(PC)鋼線の製造業者向けに設計された、高速・無撚りストランドシステムです。6本の外側ワイヤー(回転チューブ内に収容された630mmボビンに巻かれている)を静止した中心ワイヤーの周りに撚り合わせ、ポストテンションおよびプレテンションコンクリート構造で使用される標準的な1×7ストランド構造を製造します。

ペイオフリールがチューブと一緒に回転し、逆回転しないため、個々のワイヤーに逆撚りがかかりません。これにより、均一な撚りピッチ、一貫した直径、低いリラクゼーション、そしてコンクリートとの優れた接着性能を持つストランドが得られます。これら3つの特性が、ストランドが引張試験および応力緩和試験に合格するかどうかを決定します。

単線径 ST用 Ø 1.0mm - Ø 5.0mm
最大ストランド径 最大 Ø 17mm
ストランドピッチ範囲 30 - 500mm (無段階調整可能)
ケージ最大回転速度 550r/min (実生産速度)
線速範囲 20-120m/min
キャプスタンホイール径 Ø 1200 + Ø 1200mm
ケージ内ペイオフボビンサイズ PND630
テイクアップボビンサイズ PN800-PN1600
センターペイオフボビンサイズ PND630
主モーター出力 55KW
キャプスタンモーター出力 30KW
テイクアップモーター出力 5.5KW

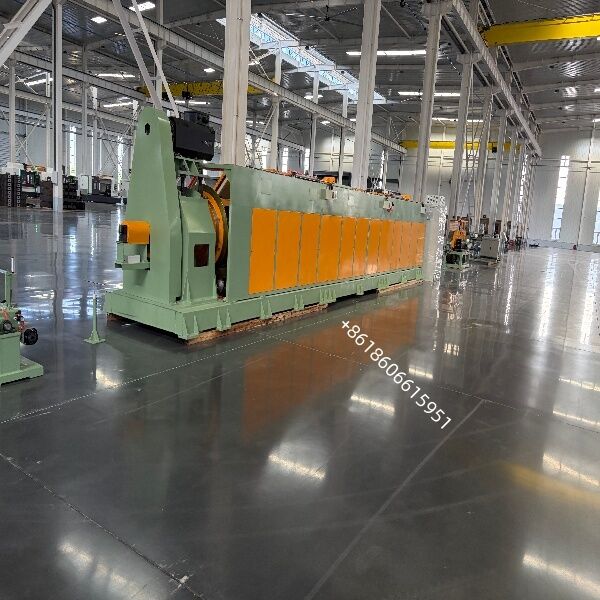

チューブストランドマシン プレストレスト鋼線ストランドマシン 630/1+6チューブストランドマシン プレストレスト鋼線ストランドマシン 630/1+6チューブストランドマシン プレストレスト鋼線ストランドマシン 630/1+6





ベアリングブランド HRB
低電圧機器ブランド SCHNEIDER
空圧部品ブランド AIRTAC
主駆動モーターブランド (CHINESE TOP)
テイクアップモーターブランド (CHINESE TOP)
PLC SIE/MENS
タッチスクリーン SIE/MENS
ボルト等級 ≥8.8クラス



品質保証とアフターサービス
工場受入試験 (FAT)
無負荷運転 ≥ 2時間 (1200rpm)、振動 ≤ 2.8 mm/s
撚りピッチ精度 100mあたり ≤ ±1%
張力安定性 8時間あたり ≤ ±5%
ストランド径 ±0.15 mm以内、楕円度 > 3% なし
安全回路試験 ISO 13849-1、Cat. 3 準拠
ドキュメントとサポート
概略図、P&ID、電気回路図、端子リスト
操作・保守マニュアル (EN / CN / RU / ES)
OEMコード付き部品リスト、工具リスト、CE宣言
現地据付、試運転、オペレーター研修
12ヶ月保証、在庫より72時間以内のスペアパーツ発送
VPN / TeamViewerによるリモート診断
