製品詳細
起源の場所: 中国
ブランド名: Beyde
証明: CE
モデル番号: 2500
支払いと送料の条件
最小注文数量: 1セット
パッケージの詳細: 安全コンテナパッキング
受渡し時間: 90日
支払条件: L/C、D/A、D/P、T/T
供給の能力: 200セット/年
重さ: |
150kg |
仕様: |
トラバーモーター |
力: |
75KW |
最大ねじり径: |
10mm |
カタツムリ力: |
5000KG |
モーター: |
シーメンス |
マシンタイプ: |
ドラム・トゥイスター |
材料: |
高級鋼とアルミニウム合金 |
ドラムヘッド: |
2500mm |
ピッチをねじること: |
500-5000mm |
成分: |
導線装置 |
ケーブルOD: |
20~120mm |
ピッチを敷く: |
ステップなし、調節可能 |
CAT パネマティック トラクション: |
TQD4000 |
ケージは速度を回転させます: |
31 (RPM) |
重さ: |
150kg |
仕様: |
トラバーモーター |
力: |
75KW |
最大ねじり径: |
10mm |
カタツムリ力: |
5000KG |
モーター: |
シーメンス |
マシンタイプ: |
ドラム・トゥイスター |
材料: |
高級鋼とアルミニウム合金 |
ドラムヘッド: |
2500mm |
ピッチをねじること: |
500-5000mm |
成分: |
導線装置 |
ケーブルOD: |
20~120mm |
ピッチを敷く: |
ステップなし、調節可能 |
CAT パネマティック トラクション: |
TQD4000 |
ケージは速度を回転させます: |
31 (RPM) |

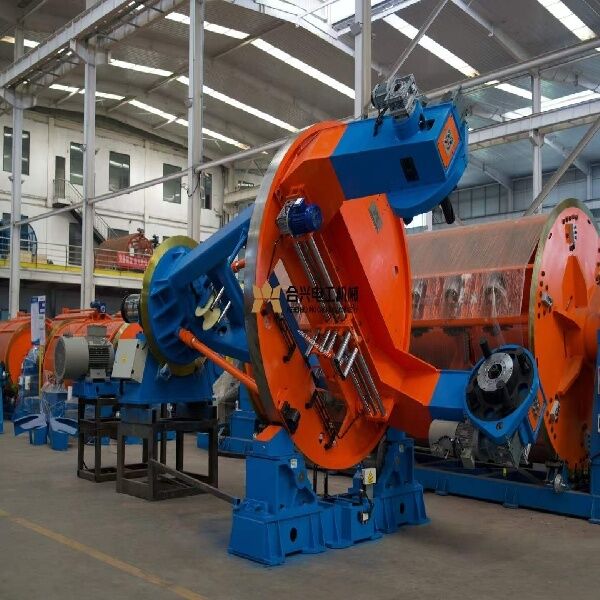

コンパクト設計ドラムツイスター：大型セクションビルディングワイヤー＆パワーケーブルに最適
ドラムツイスターまたはユニバーサルカブラーは、回転/中立化ペイオフと組み合わせることで、導体やその他の要素のプラネタリーアセンブリに使用できます。プラネタリーアセンブリの要素は、軸方向のトルクを受けません。このプロセスは、従来のプラネタリーマシンと比較して、高速、生産性、安全性の向上、およびより高い柔軟性など、いくつかの利点を提供し、大型パワー導体に加えてハイブリッドおよび複合ケーブルに理想的です。
用途
- プルオフ付きテイクアップリール径 1,600 mm ～ 2,600 mm、丸型または扇形ケーブルの撚り合わせ、ケーブルのアーマリングおよびシールド（最大 Ø 90 mm）用
- 回転プルオフ付きテイクアップリール径 2,800 mm ～ 4,500 mm、丸型または扇形ケーブルの撚り合わせ、ケーブルのアーマリングおよびシールド（最大 Ø 150 mm）、断面積 3,500 mm² までのミリケンケーブルの製造用
1. コア構造と仕組み
回転ドラム：機械の心臓部は大型の円筒形フレームです。ペイオフスタンドはこのフレーム内に固定されています。
ゼロバックスピン：ボビンはフレームと一緒に回転するため、ワイヤーは「バックスピン」（特殊な駆動ペイオフが装備されていない限り）を受けません。これにより、プレシェイプされたセクター導体に最適です。
統合プロセス：通常、アセンブリヘッド（クローズダイ）、オプションのテーピングヘッド（ベッドまたはシールド用）、回転プルオフ（ケーブルをさらに撚ることなく引っ張るため）、および回転テイクアップが含まれます。
規模：これらの機械は巨大です。大型リール（例：PN1000 ～ PN4000+）を扱い、非常に長い生産ラン向けに設計されています。
2. 主な用途
パワーケーブル：低圧、中圧、高圧ケーブルの撚り合わせ（例：3芯または4芯構成）。
大型導体：大型アルミニウムまたは銅導体（ミリケン導体を含む）の撚り合わせ。
アーマリング：撚り合わせ直後に鋼帯または鋼線アーマリングが適用される「ユニバーサルライン」としてよく使用されます。
海底ケーブル：高張力と精度を必要とする特定の層に使用されます。
| ドラムツイスター型撚り合わせ機の特性： | |||||||
|---|---|---|---|---|---|---|---|
| 名称 | ≤2000 | 2200 | 2500 | 3200 | 3600 | 4000 | 4200 |
| 単心線の導体断面積 | ≤30 | ≤40 | ≤40 | ≤60 | ≤60 | ≤65 | ≤65 |
| 導体断面積、mm²1500 | 1700 | ≤2000 | ≤2500 | ≤2800 | ≤2800 | 撚り合わせコアの最大直径、mm | 撚り合わせコアの最大直径、mm |
| 60 | 50 | 中央ペイオフ機のリールタイプ | 130 | 140 | 140 | 最大同期回転速度 rpm、rpm | 最大同期回転速度 rpm、rpm |
| 60 | 50 | 50 | 35 | 25 | 25 | ドラムツイスターに関するFAQ： | ドラムツイスターに関するFAQ： |
| 60 | 50 | 50 | 35 | 35 | 35 | 35 | 35 |
| 30 | 50 | 50 | 35 | 中央ペイオフ機のリールタイプ | 中央ペイオフ機のリールタイプ | 中央ペイオフ機のリールタイプ | 中央ペイオフ機のリールタイプ |
| PN2000 | PN2200 | PN2500 | PN3200 | PN3600 | PN4000 | PN4200 | ラインセンターの高さ（mm） |
| PN1600 | PN2000 | PN2000 | PN2000 | PN2200 | PN2200 | PN2500 | PN2500 |
| PN2000 | PN2200 | PN2500 | PN3200 | PN3600 | PN4000 | PN4200 | ラインセンターの高さ（mm） |
| 1000 | 1100 | 1100 | 1100 | 1100 | 1100 | ドラムの外幅（mm） | ドラムの外幅（mm） |
| 1500 | 1700 | 1900 | 2300 | 2400 | 2400 | 積載量（kg） | 積載量（kg） |
| 8000 | 10000 | 12000 | 15000 | 25000 | 30000 | 32000 | 最大回転速度、rpm |
| 60 | 50 | 50 | 35 | 25 | 25 | ドラムツイスターに関するFAQ： | ドラムツイスターに関するFAQ： |
Q: ドラムツイスターはどのように自動操作されますか？
A: ドラムツイスターは高度なPLC制御を採用しており、ケーブル撚り合わせプロセス中の利便性向上、生産量増加、手作業の削減を可能にする自動機能を備えています。
Q: 製造においてドラムツイスターを使用する主な利点は何ですか？
A: ドラムツイスターは、高い効率性、均一な巻き取り、そして羨望される信頼性を提供します。ケーブル製造を合理化し、運用ダウンタイムを削減し、一貫してトップクラスのパフォーマンスを発揮します。
Q: ドラムツイスターはどこに適用できますか？
A: ドラムツイスターは、光ファイバーケーブルや電気ケーブルを含むケーブル製造現場で広く使用されており、精密な撚り合わせと巻き取りを必要とするさまざまな材料に適しています。
Q: ドラムツイスターの注文と出荷プロセスはどうなっていますか？
A: 興味のあるお客様は、当社の輸出、製造、または供給チャネルから直接ドラムツイスターを注文できます。注文後、信頼できる輸送見積もりに基づいて、国内および国際市場の両方に shipments が dispatch されます。
Q: ドラムツイスターのサンプルはいつ評価用に利用できますか？
A: サンプルは、合理化されたポリシーに従って提供され、潜在的なユーザーが大量購入前にモデルを評価できるようにします。サンプルのお届け時期の見積もりについては、お客様の所在地に基づいてお問い合わせください。
Q: ドラムツイスターにはどのような保証オプションが含まれていますか？
A: すべてのドラムツイスターには堅牢な保証が付いており、この分野でインドで最も信頼されているメーカーおよび輸出業者の一つからの品質とサポートを保証します。
