製品詳細
起源の場所: 中国
ブランド名: Beyde
モデル番号: 1600
支払いと送料の条件
最小注文数量: 1セット
パッケージの詳細: 安全コンテナパッキング
受渡し時間: 90日
支払条件: L/C、D/A、D/P、T/T
供給の能力: 200セット/年
使用法: |
ストリップ、押出、撚り線 |
電圧: |
3phase 380V 50hz |
色: |
カスタマイズされた |
関数: |
電線ケーブル製造 |
サイズ: |
800-1600 |
力: |
5.5KW |
横断: |
6-80mm |
使用法: |
ストリップ、押出、撚り線 |
電圧: |
3phase 380V 50hz |
色: |
カスタマイズされた |
関数: |
電線ケーブル製造 |
サイズ: |
800-1600 |
力: |
5.5KW |
横断: |
6-80mm |

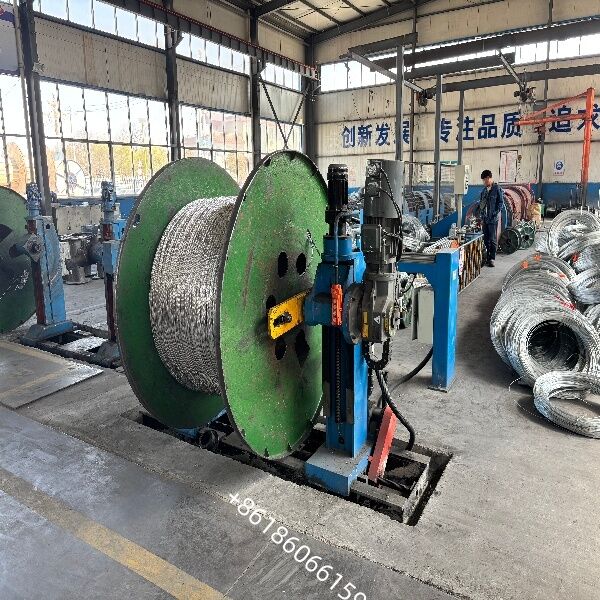

耐久性の高いカラムのペイオフとテイクアップ: 最大の荷重安定性を実現するように設計
コラムタイプの繰り出しおよび巻き取りユニット (デュアルカラムまたはガントリースタイルの繰り出し/巻き取り機とも呼ばれます) は、大型の重量物リール (ボビン/ドラム) を扱うために使用されるケーブル製造ラインに不可欠な補助装置です。モーター駆動による垂直昇降と水平開閉が可能な 2 本の独立したコラムを利用してリールの中心穴をクランプして固定し、スムーズなケーブルの繰り出し (巻き戻し) と巻き取り (巻き取り) を可能にします。
**主要な構造上の特徴**
**デュアルコラムサポート:** 溶接鋼板コラム構造が特徴です。モーターは親ネジまたはチェーンを駆動してカラムの垂直方向および水平方向の動きを制御し、さまざまな幅と直径のリール (通常は PN800 から PN3150 以上の範囲) に対応します。
**シャフトレスクランプ:** リールは両端のクランプコーン (センターチャック) によって固定されているため、重い中実シャフトを挿入する必要がありません。これにより、高いリール交換効率が確保され、過酷な作業に最適です。
**モバイル設計 (オプション):** 大型のポータル/ガントリー スタイルのユニットは、生産ラインの長さの変化に適応したり、他の機器 (キャタピラの運搬など) と同期したりするために、フロア レール上を前後に移動できます。
**テンションおよびトラバース システム:**
**効果:** 通常、巻き出し張力を維持するために、機械式ディスク ブレーキ、磁性粒子ブレーキ、またはモーター トルク制御が装備されています。
**巻き取り:** 独立したサーボまたは VFD 制御モーターと精密なトラバース システムを備えており、きちんと層状に巻き上げ、「伸縮」を防ぎます。
**生産ラインでの役割**
**ペイオフユニットとして:** 管状ストランダー、剛体/遊星ストランダー、または押出ラインの始点に配置され、導体またはケーブルコアの大型リールに安定した巻き戻し張力を提供し、巻きの緩みや表面の摩耗を防ぎます。
**巻き取りユニットとして:** ケーブル配線、押出、外装、または巻き取りプロセスの最後に配置され、完成したケーブルを設定ピッチで大きなリールにきれいに巻き取り、保管と輸送を容易にします。独立した巻き取り/テストライン: ケーブル長検証、スパークテスト、インクジェットマーキング、またはスプール転送用のスタンドアロンの繰り出しおよび巻き取りユニットとして動作します。
他の報酬制度との違い
磁気/シャフトレス カンチレバー ペイオフ (小型 500 ～ 630 モデル) との比較: コラム型システムは、超重荷重 (5 ～ 55 トンの範囲) および大径リール向けに特別に設計されており、優れた構造剛性を提供します。対照的に、500 ～ 630 の磁性粉末ペイオフ スタンドは、通常、中小型ゲージの高速撚り加工または上流の押出プロセスに使用されます。
パワードペイオフスタンド（シャフトベース）との比較：コラムタイプシステムは、リール交換時のシャフトの取り付けまたは取り外しの必要性を排除し、より高いレベルの自動化と安全性を提供し、高圧ケーブルや海底ケーブルなどの大断面、長尺製品の生産に適しています。
