堅牢で信頼性のある: 工業級の硬いストランディングソリューション

堅牢かつ信頼性の高い: 産業グレードのリジッドストランド ソリューション

説明

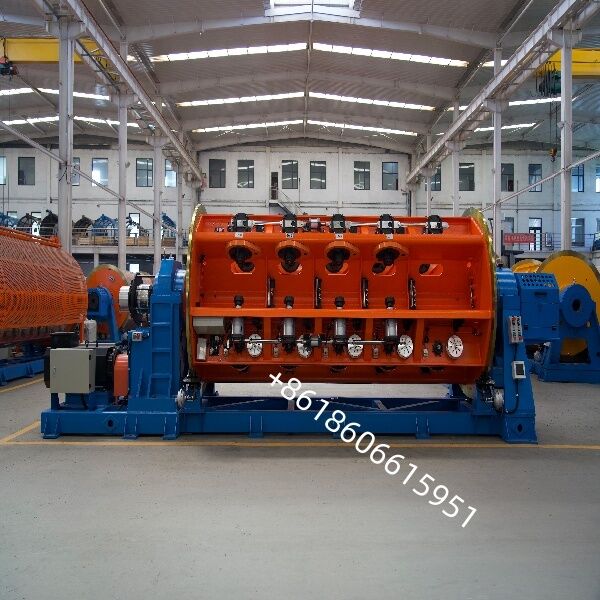

リジッドケージストランダーは、電力ケーブル用の導体を製造するための優れた機械です。このストランダーは、他のストランダー方法と比較して、品質、生産性、柔軟性を兼ね備えています。
JLK シリーズは、エネルギー ケーブル用回転機の世界的リーダーである BEYDE ブランドの下で製造されており、トップのエネルギー ケーブル メーカーに 150 以上の剛性ケージ ストランダーを供給してきました。

剛性ケージ撚り線およびスクリーニング機を使用すると、架空ケーブル、低/中/高電圧ケーブル、海底ケーブル、風力発電ケーブル、ミリケン セグメント、ACRS ケーブルおよびスクリーニングに使用される導体の製造が可能になります。

主な特徴と利点

大容量および大セクション: 多数のペイオフ リールを収容し、数十、さらには数百のワイヤを同時に撚ることができます。これにより高い生産効率が可能となり、断面の大きな導体やケーブルコアの大量生産に特に適しています。

高い構造剛性:

堅牢な金属フレーム設計により、剛性が高く、大断面高強度電線の撚り合わせ時に発生する大きなトルクや張力に耐え、安定した動作を実現します。

高い撚り精度: 最新のリジッドフレーム撚り機には、精密駆動システム、張力制御システム、長さカウンターが装備されており、均一な撚り長さ、コンパクトな構造、すべてのワイヤにわたる一貫した張力を保証します。

統合機能: 最新の機械には、プレツイスト、バックツイスト、オンライン直径測定、充填、テーピング (サービング) などの追加機能も統合されています。

チューブラーストレンダーとの比較

リジッド フレーム ストランダーと別の一般的なストランダー マシンであるチューブラー ストランダーの主な違いは次のとおりです。

構造：リジッドフレームストランド機はオープンフレーム構造を採用していますが、チューブラーストランダーはクローズドチューブ構造を特徴としています。

適用性: リジッド フレーム ストランダーは、大断面、高速、大量のワイヤおよびケーブルの生産に重点を置いています。チューブラー ストランダーは、高い柔軟性 (簡単な仕様変更) を必要とする小セクションの生産シナリオ、または完全に密閉された環境が必要な場合に適しています。

ペイオフリール:

リジッド フレーム ストランダーは通常、長期間の連続生産のニーズを満たすために、より大きなペイオフ リール (PN630、PN800、PN1000 など) を使用します。

剛性：

リジッドフレームストランダーの全体的な剛性は、チューブラーストランダーよりも大幅に高くなります。

高剛性フレーム+マルチリール設計のリジッドフレームストランド機は、MV/HV電力ケーブルや断面の大きな裸線の製造に最適な装置となっています。その技術的特性は、新エネルギー ケーブルや UHV 送電導体などのハイエンド製品の厳しいプロセス要件を満たしています。 BEYDE などの有名なケーブル機器メーカーは、さまざまな仕様と構成の一連のリジッド フレーム ストランダーを提供しています。 BEYDE の装置は、信頼性、生産効率、自動化レベル、操作の利便性において明確な利点を示し、さまざまな顧客にわたる電力ケーブルと裸線の多様な製造要件に応えます。

リジッド フレーム ストランダーの主な機能は、指定された方向と撚り長に従って複数の個別のワイヤ (導体) またはストランドを一緒に撚り合わせて、より大きなセクションのより線導体、ケーブル コア、またはケーブルを形成することです。その中心となるワークフローは次のとおりです。

精算：

その中心となるのは、複数のペイオフ リール (ボビン) を備えた 1 つまたは複数の堅牢な回転金属フレームで、通常は個々のワイヤまたはストランドを供給する張力制御装置を備えています。

座礁:

フレーム全体が高速で回転し、取り付けられているすべてのペイオフ リールも一緒に回転します。同時に、中心のコア ワイヤ (またはケーブル コア) が機械の軸に沿って直線的に進みます。

形にする：

フレームの回転運動とワイヤの直線前進の組み合わせにより、周囲の個々のワイヤが事前に設定された螺旋角度 (つまり撚り合わせ長さ) で中心コアにしっかりとねじれます。

取り上げる：

完成した撚り製品は、巻取りリールに巻き取られます。

企業の強み

BEYDE Co., Ltd.は河北省河間市にあり、河間紅旗機械有限公司から再編されました。1983年の設立以来、当社は設計、生産、販売、顧客へのサービスに全力を尽くしています。当社の主力製品には、剛体撚り機、管状撚り機、遊星撚り機、弓撚り機、レイアップ機、ドラムツイスター、外装機などがあります。当社の製品は世界中で広く使用されており、当社のブランド「Hongqi machine」は中国で有名になりました。現在、当社は有名なブランドを誇りに思っており、この分野のリーダーチームとなっています。
