製品詳細
起源の場所: 中国
ブランド名: Beyde
証明: CE
モデル番号: 630/1+12+18
支払いと送料の条件
最小注文数量: 1セット
パッケージの詳細: 安全コンテナパッキング
受渡し時間: 90日
支払条件: L/C、D/A、D/P、T/T
供給の能力: 200セット/年
使用法: |
座礁 |
応用: |
ケーブル製造産業 |
名前: |
惑星のリード編み機 |
電圧: |
380V |
保証: |
12ヶ月 |
関数: |
コントロールケーブル,電源ケーブル |
座礁ピッチ: |
ステップなし |
製品名: |
惑星のリード編み機 |
PLC: |
シーメンス |
オプション: |
磁気ヒステリシス |
タイプ: |
自動機 |
ベアリング: |
NSK/SKF |
使用法: |
座礁 |
応用: |
ケーブル製造産業 |
名前: |
惑星のリード編み機 |
電圧: |
380V |
保証: |
12ヶ月 |
関数: |
コントロールケーブル,電源ケーブル |
座礁ピッチ: |
ステップなし |
製品名: |
惑星のリード編み機 |
PLC: |
シーメンス |
オプション: |
磁気ヒステリシス |
タイプ: |
自動機 |
ベアリング: |
NSK/SKF |

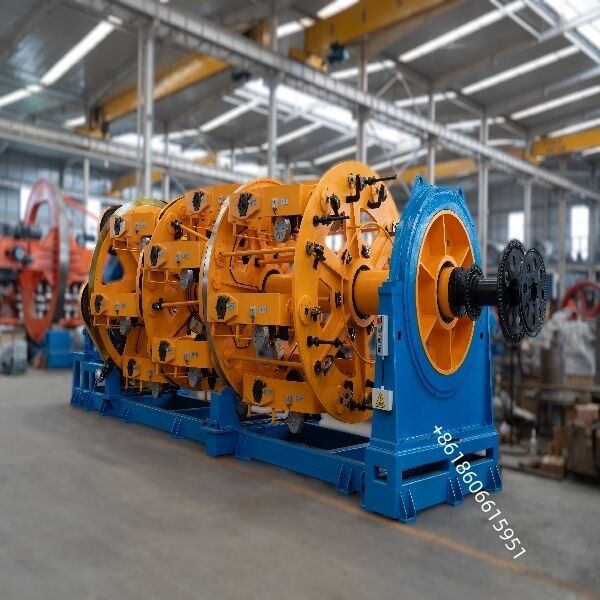

エンジニアリング&サポート 630/6+12+18 高速惑星ストランディングマシン
制御,電源,データケーブルなどの多コアケーブルを 大量生産するために設計されています.高品質のストランディング充電池,太陽光発電,ロボット工学など
作業原理と主要特徴
惑星ケージ動作: 複数のリルは回転する惑星ケージに搭載されている.ケージが中央軸を回転するにつれて,各リルは同時に単独で回転し,ワイヤーを一緒に曲がります.丸い回転を生産するために背面回転を設定することができます.,コンパクト,同心電缆コア
高速と生産性:
現代の機械は高速な回転速度やライン速度に対応し 品質を維持しながら 生産量を大幅に向上させています
均等な緊張制御:
単一の緊張システム (磁気ブレーキ,ヒステレシス,またはダンサーアーム) で装備され,PLCによって管理され,一貫した敷長を確保し,電導体の卵性または表面欠陥を防止する.
汎用型構成:
各種サイズ (例えば,315,400,500,630) で,様々なリール容量 (6,12,18,24,30) で,幅広いワイヤ直径と最終ケーブルサイズに対応できます.
統合ライン部品:完全な生産ラインには,通常,以下が含まれます.
中央または横の決済スタンド
バックトイスト付きの惑星式ストランディングケージ
ダイホルダーと前回転装置
テープ/装甲頭
カプスタンとハールオフ
横断システムとの取り込み
HMI を搭載した電気制御キャビネット
| この機械は,裸の銅,アルミニウム,ACSR電導体とKVVケーブルをすべての時間 | |||
| モデル メイン仕様 | JLY400 | JLY500 | JLY630 |
| 単線直径 | Φ1.2-Φ5mm | Φ1.5-Φ5mm | Φ2.0〜Φ8.0mm |
| 横切りの最大直径 | Φ50mm | Φ45mm | Φ60mm |
| RPM | 40~94r/min | 33~80r/min | 22〜70r/min |
| 打ち上げのピッチ | 25~1005mm | 45〜1473mm | 76~1330mm |
| ライン速度 | 39m/min | 50m/min | 48m/min |
| 檻内のドラムサイズを支払う | PN400mm | PN500mm | PN630mm |
| 中央決済ドラムサイズ | PN400~630mm | PN400~630mm | PN400~630mm |
| 太鼓の大きさを取れ | PN1250-2000mm | PN1600〜2000mm | PN1600〜2000mm |
典型的な用途
コントロール&電源ケーブル:密集したストランディングを必要とするロボット,自動化,産業用制御ケーブル用.
新しいエネルギーケーブル: EVの充電池,太陽光電池 (PV) ケーブル,風力タービンケーブルに広く使用されています.
データ&通信ケーブル: 敷地内ケーブルと複合光学電線ケーブルに適しています.
特殊ケーブル:高柔軟性ケーブル,エレベーターケーブル,医療用ケーブルには,品質と一貫性が重要です.
エンジニアリング&サポート フォーカス
プロセス&ラインレイアウト:電導体のサイズ,敷設長,線速度を定義する.基礎,電源 (通常3×380V,50Hz),安全クリアランスのGA図を提供する.
運用・訓練:現場での設置,スレッド付け,起動.操作,電圧調整,基本的なトラブルシューティングに関する操作者訓練.
リモート・フィールドサポート: 電話またはビデオを通じて遠隔で問題を診断する.ベアリング,ベルト,センサーなどのスペアパーツを供給する. 主要な故障またはアップグレードの現場でのサービスを提供する.
メンテナンス&最適化: 予防的なメンテナンススケジュールを策定し,制御システムのアップグレードや産業4のデータ統合に関する助言を行う.0.
エンジニアリング の 助言
カージをバランス: 高速で振動やベアリングの磨きを最小限にするために,ホリンロードがバランスされていることを確認します.
堅牢 な 緊張 制御: 高品質 で カリブレーション さ れ た 緊張 システム を 使用 し て ください.細い 鎖 の 導体 の 場合,より よい 結果 を 得る ため に 閉ループ の 磁気 式 や 伺服 式 緊張 を 考慮 し て ください.
基礎 と 調整: 固い 基礎 は 極めて 重要 です.震動 を 防止 し,部品 の 寿命 を 延長 する ため に,檻,キャプスタン,および 吸収 の 正確 な 調整 が 必要 です.
リベアージ シミュレーション:カスタムまたは高速設計では,多体ダイナミクスソフトウェア (RecurDynのような) を使用して負荷をモデル化し,駆動システムを最適化し,試行錯誤を減らす
