製品詳細
起源の場所: 中国
ブランド名: Beyde
証明: CE
モデル番号: 630/1+12
支払いと送料の条件
最小注文数量: 1セット
パッケージの詳細: 安全コンテナパッキング
受渡し時間: 90日
支払条件: L/C、D/A、D/P、T/T
供給の能力: 200セット/年
使用法: |
ストラング |
色: |
顧客の要件に応じて |
名前: |
管状のリード編み機 |
応用: |
鉄鋼,アルミ,ACSR,AAAC |
最も小さい巻き取り装置のボビン: |
PN500 |
中央給料支払いのボビン: |
PN400-PN630 |
力: |
11kw |
巻き取り装置のボビンのサイズ: |
PND800-PND1600 |
PLC: |
シーメンス |
最高の裸ワイヤー直径: |
5mm |
保証: |
12ヶ月 |
使用法: |
ストラング |
色: |
顧客の要件に応じて |
名前: |
管状のリード編み機 |
応用: |
鉄鋼,アルミ,ACSR,AAAC |
最も小さい巻き取り装置のボビン: |
PN500 |
中央給料支払いのボビン: |
PN400-PN630 |
力: |
11kw |
巻き取り装置のボビンのサイズ: |
PND800-PND1600 |
PLC: |
シーメンス |
最高の裸ワイヤー直径: |
5mm |
保証: |
12ヶ月 |

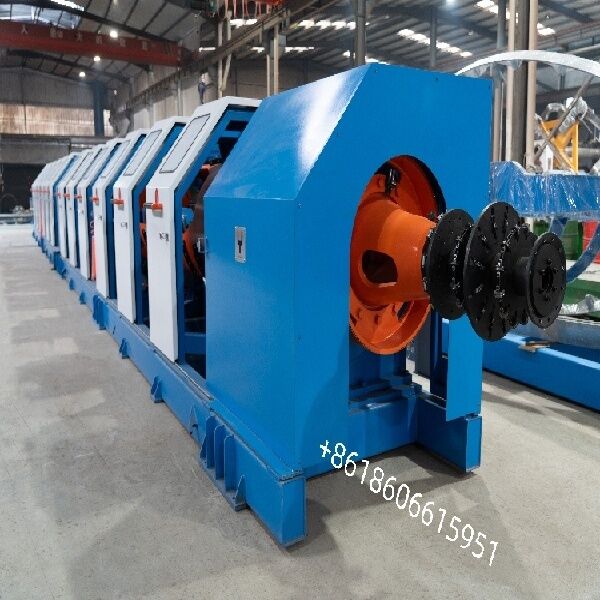

トゥビュラーストランディング&閉じるライン
1適用する
この機械は,鋼筋コアアルミニウム線,鋼筋線,または線線に適しています. 線管のケージの2つのセクションの統合生産プロセス,小さな回転半径,軸承の両端安定した動作と長い使用期間を保証できます.
2特徴
2.1 ローラーまたはロールを囲む上で回転するチューブ.
2.2 扭曲または全逆回転で動作できる機械で,逆回転が可変する可能性がある.
2.3 ワイヤの緊張は,満タンから空っぽの回転から恒定に保たれる.
2.4 ワイヤー/ストラント断裂検出器
2.5 安全ロック装置を備えた気圧式ピントル
| オッビンのサイズ (mm) | 最大回転速度 (rpm) | ワイヤダイア. | |||||
| 6B | 12B | 18B | 24B | アルミニウム | 銅 | 鉄鋼 | |
| 200 | 1200 | 900 | 1.0-25 | 0.2-15 | 0.2-0 だった8 | ||
| 315 | 900 | 800 | 1.0-25 | 0.5-18 | 0.3-10 | ||
| 400 | 900 | 800 | 550 | 1.0-25 | 1.4-4 わかった0 | 0.6-30 | |
| 500 | 800 | 600 | 450 | 350 | 1.3-5 やってくれ0 | 1.8-5 だった0 | 1.3-3.5 |
| 560 | 700 | 500 | 400 | 300 | 1.3-5 やってくれ0 | 1.8-5 だった0 | 1.3-3.5 |
| 630 | 700 | 500 | 330 | 260 | 1.3-5 やってくれ0 | 20.6だ0 | 1.3-3.5 |
| 710 | 400 | 300 | 1.3-5 やってくれ0 | 20.6だ0 | 1.3-3.5 | ||
| 760 | 350 | 1.3-5 やってくれ0 | 20.6だ0 | 1.3-3.5 | |||
薬の種類と一般的な使用方法
管状 (チューブ) ストランディングマシンは,固定コアの周りに精密管 (ケージ) を回して,ACSRおよび他のストランディング導体を形成する.赤銅/アルミニウム,鋼鉄線,ACSR/AAACに使用される.,典型的なライン組成には:中央回線,管状の回線ケージ,組み立てダイ,メーターカウンター,トラクション (キャプスタン)機械は,通常,変形回転,恒定張力報酬,およびコビン毎の断片検出のトーションと総逆回転モードの両方をサポートする.
サイズと選択ガイド
ACSR構造と目標を定義する:アルミの糸と鋼のコアワイヤの数,完成OD,必要な敷設長/ピッチ,そしてバック・トウィスト (惑星式) かゼロ・トウィストが必要かどうか.
シングルワイヤのマッチ能力: 最大のシングルワイヤ直径/強度 (例えば,Al φ1.5 ∼5.0 mm,Cu φ1.3 ∼4.6 mm,多くの高速チューバーの鋼 φ1.3 ∼4.0 mm) と機械の最大ストレンド OD (例えば,高速モデルでは φ15 mmまで).
離陸とキャプスタンを設定する: 生産目標と引力に合致するキャプスタンの直径とライン速度を選択する (例えば高速モデルではライン速度20~100m/min;大型のACSRでは Ø1200 + Ø1000 mm のような二重キャプスタンス).
ローリング・ロジスティック: 籠内リボンと取材装置の対応にPNサイズを確認する (例えば,400~630級マシンに共通するPN1250~PN2000; 630/1+6ACSRラインに典型的なPN1600).
制御と品質: 張力,ピッチ,長さの制御を伴うPLC/HMIの計画; 必要に応じて線内のOD/幾何学および奇心点モニタリングを追加
PN1600 端シャフトの取り込み
生産するのに最適です.
円状の圧縮糸,銅とアルミ
丸い普通のAACと硬いアルミニウムと銅のワイヤの糸
単通路と多通路のOPGW構造
セクターの導体
AAAC と ACSR ストランド 最大 19 ワイヤー (一通または二通)
普通の,高強度,超高強度ワイヤの鋼筋線
柔軟なロープ構造のための柔軟な糸の敷設
オプティカルコアエレメントの鋼線による装甲
隔熱コアを敷設する
特徴:
1. 機械は,周波数制御の三相モーターによって駆動され,ストランディングローターに別々の駆動を供給する.この目的のためにギアとトランスミッションがもはや必要ないことを意味する,引き上げと引き上げ組.
2デジタル制御技術により,制御台から無限変容可能な横幅を設定できます.
3機械の操作中に制御台の位置から速度が無限に変化することができます.
4. プログラム可能なコントローラによるタッチスクリーン制御は,完全に自動的なプロセス制御と操作,機械監視,プログラム管理,データ記録および保存を提供します.サービス機能とメンテナンス.
5. 速度と角度の同期,トルクと牽引制御
6機械の制御式ブレーキによって常にすべての製品関連品質パラメータの維持を保証し,電気障害 (AC駆動版) を含む.
