家へ > 製品 > 惑星のリード編み機 > New Energy Charging Cable Manufacturing Machine Planetary Strander 630/6+800/3

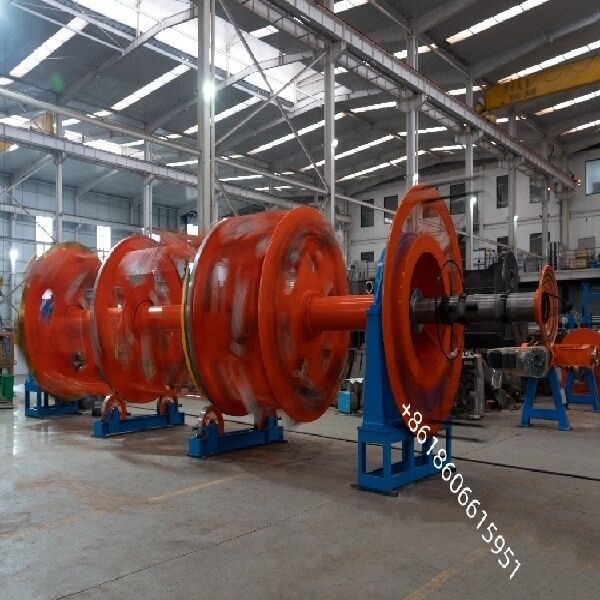

New Energy Charging Cable Manufacturing Machine Planetary Strander 630/6+800/3
New Energy Charging Cable Manufacturing Machine Planetary Strander 630/6+800/3
New Energy Charging Cable Manufacturing Machine Planetary Strander 630/6+800/3
New Energy Charging Cable Manufacturing Machine Planetary Strander 630/6+800/3

New Energy Charging Cable Manufacturing Machine Planetary Strander 630/6+800/3

製品詳細

起源の場所: 中国

ブランド名: Beyde

証明: CE

モデル番号: 630/6+800/3

支払いと送料の条件

最小注文数量: 1セット

パッケージの詳細: 安全コンテナパッキング

受渡し時間: 90日

支払条件: LC、D/P、T/T

供給の能力: 200セット/年

最良 の 価格 を 入手 する

製品詳細

製品説明
製品詳細
ハイライト:

Planetary stranding machine for energy cables

,

630/6+800/3 planetary strander

,

Charging cable manufacturing equipment

使用法:
座礁、ねじれ
色:
カスタマイズされた
応用:
ケーブル製造産業
名前:
惑星のリード編み機
電圧:
380V/440V
ワイヤー材料:
導体または隔離線
保証:
12ヶ月
関数:
電源ケーブル
ストランディングピッチ:
ステップなし
PLC:
シーメンス
ベアリング:
NSK/SKF
使用法:
座礁、ねじれ
色:
カスタマイズされた
応用:
ケーブル製造産業
名前:
惑星のリード編み機
電圧:
380V/440V
ワイヤー材料:
導体または隔離線
保証:
12ヶ月
関数:
電源ケーブル
ストランディングピッチ:
ステップなし
PLC:
シーメンス
ベアリング:
NSK/SKF
製品説明

New Energy Charging Cable Manufacturing Machine Planetary Strander 630/6+800/3





630/6: a planetary cage with 6 bobbins​ on a 630 mm​ reel flange, typically used as the high‑speed, in‑line stranding stage for compacting and laying up insulated cores or conductors.
+800/3: a second planetary cage with 3 bobbins​ on an 800 mm​ reel flange, commonly used for screening (e.g., copper tape)​ or as a back‑up stranding​ stage in a two‑stage line.

Typical process and components for EV‑charging cable lines
Pay‑off: central pay‑off​ (for the master core) + 6×PN630​ planetary cage; optional side pay‑offs​ for cores or screens.
Stranding: 630/6 planetary cage​ with back‑twist​ (planetary) for compact, low‑torsion lay‑up; 800/3 planetary cage​ for copper tape screen​ or additional lay‑up.
Taping: taping head​ for copper tape or dielectric tape; typical taping pitch and speed ranges are available on comparable 400–630 class machines (e.g., pitch 14.5–279.4 mm, taping speed up to 500 rpm).
Pre‑twist/back‑twist: planetary mechanism provides full back‑twist; cradles can be locked for zero back‑twist​ when required by product spec.
Cooling: water cooling trough​ after stranding/taping for dimensional and property stabilization.
Dielectric extrusion: single‑ or dual‑layer XLPE​ (or other insulation) with crosshead, capacitance meter, and pre‑heater​ for EV‑charging cable insulation.
Metering and capstan: meter counter​ + capstan​ for haul‑off control.
Take‑up: PN1000–PN1600​ take‑up reels with traverse; PLC/touch‑screen control for tension, pitch, and line speed.

Input wire diameter

Ø1.5-Ø5.0mm Conductor

Ø3.0-Ø7.0mm Insulation
Max stranding OD Ø25mm
Max rotation speed 70/ RPM Stepless adjustable
Strand pitch 60 - 600mm Stepless adjustable
Max line speed 27m/min Stepless adjustable
Cage motor power 55KW(AC)
Motor type undependent motor
Caterpillar motor power 22KW(AC)
Pay-off bobbin size in cage PND630+800
Capstan wheel diameter Ø1600mm
Central pay-off size PN1600
Take-up bobbin size PN1000-PN2000
Machine center high 1000mm



New Energy Charging Cable Manufacturing Machine Planetary Strander 630/6+800/3 0New Energy Charging Cable Manufacturing Machine Planetary Strander 630/6+800/3 1New Energy Charging Cable Manufacturing Machine Planetary Strander 630/6+800/3 2
