製品詳細
Place of Origin: China
ブランド名: Beyde
証明: CE
Model Number: 630/12+18+24
支払いと送料の条件
Minimum Order Quantity: 1 set
Packaging Details: Safety container packing
Delivery Time: 90 days
Supply Ability: 200 set/year
Usage: |
Stranding |
Color: |
Customized |
Application: |
Al wire,Steel Wire Rope,stranding wire and cable |
Name: |
Planetary stranding machine |
Voltage: |
380V/440V |
Warranty: |
2 years |
Function: |
control cable,power cable,signal cable communication cable forming |
Stranding pitch: |
Step-less |
Plc: |
Siemens |
Optional: |
Magnetic hysteresis |
Bearing: |
NSK/SKF |
Usage: |
Stranding |
Color: |
Customized |
Application: |
Al wire,Steel Wire Rope,stranding wire and cable |
Name: |
Planetary stranding machine |
Voltage: |
380V/440V |
Warranty: |
2 years |
Function: |
control cable,power cable,signal cable communication cable forming |
Stranding pitch: |
Step-less |
Plc: |
Siemens |
Optional: |
Magnetic hysteresis |
Bearing: |
NSK/SKF |

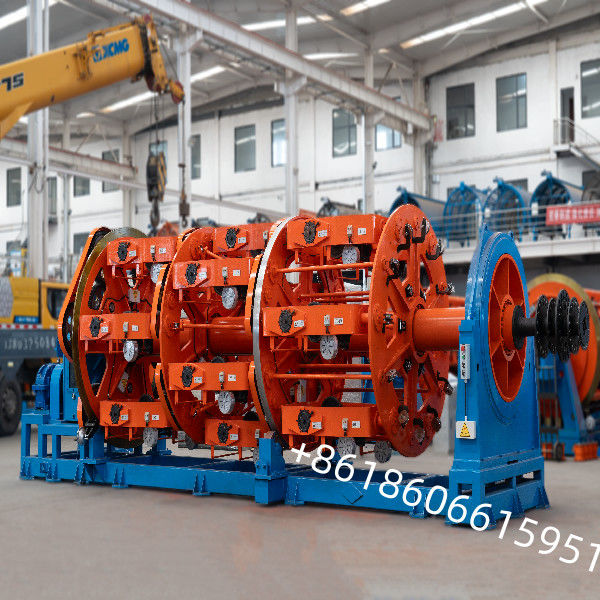

最新型プラネタリーストランディングマシンとスタンダーライン高品質マシンワイヤーおよびケーブル製造機マシン
使用法
この機械は、Cu、Al線、ACSR、および絶縁線のバックツイストによるストランディングに使用されます。また、鋼線アーマリングまたはCuスクリーニングケーブルも可能です。
主な特徴
1. バックツイスト：プラネタリー機構。
2. 非アクスルシンブルツイストケージには、機構摩擦張力制御が装備されています。
3. 伝送シャフトは、すべての機械部品を接続して、安定したストランディングピッチを維持します。また、機械を制御するために周波数同期を選択することもできます。
4. この機械は広く使用されており、低ノイズで便利に操作できます。
構成
ペイオフ、6リール、12リール、18リール、24リール、30リールのメインフレーム、ダイホルダー、テープラッパー、アーマーユニット、引き出し、テイクオフ、駆動システム、電気システム。
| 仕様 | 400/12+18+24 | 500/6+12+18 | 500/12+18+24 | 630/12+18+24 | |
| 単線径（mm） | 銅 | 1.5-5.0 | |||
| アルミニウム | 1.8-5.0 | ||||
| 鋼 | 1.2-3.0 | ||||
| 生産径（mm） | 45 | 35 | 45 | ||
| ストランディングケージ速度（rpm） | 35-88 | 24-60 | |||
| ストランディングピッチ（mm） | 53.4-1057 | 78-1541 | |||
| ホイール引き出し径（mm） | 1800 | 2000 | |||
| 生産速度（m/min） | 4.7-37 | ||||
| テイクアップリールサイズ（mm） | PN2000 | PN2500 | |||
技術仕様
| ボビンサイズ（mm） | 最大回転速度（rpm） | 線径（mm） | |||||||||
| ソリッド導体（AAC/ACSR） | 完成導体 | Alクラッド鋼線 | 光ファイバーセル | ||||||||
| 6B | 8B | 12B | 16B | 18B | 24B | アルミニウム | 銅 | ||||
| 400 | 126 | 112 | 98 | 86 | 1.8-5.0 | 1.2-5.0 | 1.2-5.0 | ||||
| 500 | 105 | 93 | 82 | 71 | 1.8-5.0 | 1.2-5.0 | 1.2-5.0 | ||||
| 630 | 85 | 80 | 74 | 70 | 65 | 57 | 1.8-5.0 | 1.2-5.0 | 1.2-5.0 | 1.2-4.5 | 1.5-5.0 |
