製品詳細
起源の場所: 河北州
ブランド名: Beyde
証明: CE
モデル番号: 500/1+12
支払いと送料の条件
最小注文数量: 1セット
パッケージの詳細: 安全容器の包装
受渡し時間: 90 日
支払条件: L/C,D/A,D/P,T/T
供給の能力: 200セット/年
使用: |
ストランディング |
色: |
青色 顧客の要求に応じて |
名前: |
管状のリード編み機 |
適用する: |
鋼,アルミニウム,鋼鉄線 |
ワイヤー素材: |
銅 |
機械中央高さ: |
1000MM |
中央給料支払いのボビン: |
PN400-PN630 |
パワー: |
11kw |
巻き取り装置のボビンのサイズ: |
PND800-PND1600 |
PLC: |
シメンス |
最小赤線直径: |
1~5mm |
最高の裸ワイヤー直径: |
15mm |
使用: |
ストランディング |
色: |
青色 顧客の要求に応じて |
名前: |
管状のリード編み機 |
適用する: |
鋼,アルミニウム,鋼鉄線 |
ワイヤー素材: |
銅 |
機械中央高さ: |
1000MM |
中央給料支払いのボビン: |
PN400-PN630 |
パワー: |
11kw |
巻き取り装置のボビンのサイズ: |
PND800-PND1600 |
PLC: |
シメンス |
最小赤線直径: |
1~5mm |
最高の裸ワイヤー直径: |
15mm |

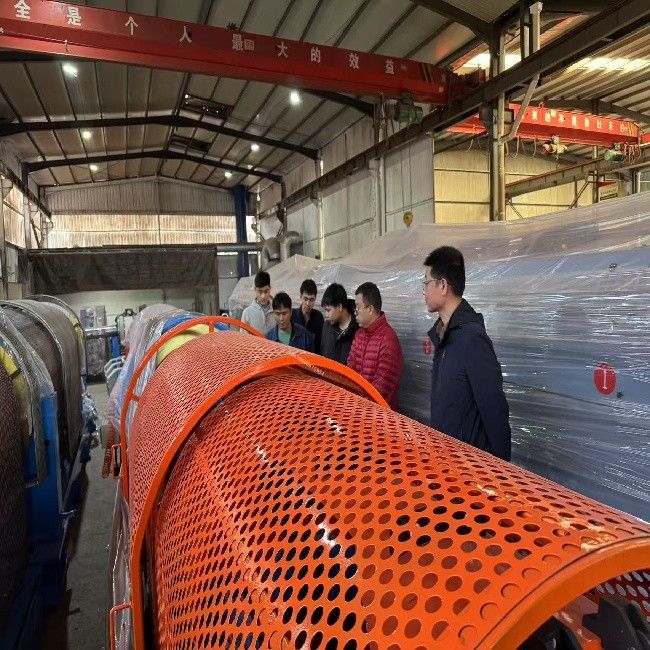

ケーブル製造用のプロチューバーストランディングマシン JGG-500/1+12
管状ストランダー (tubular strander) は,複数のワイヤーまたは電導線をコンパクトで螺旋状の構造に回すために,ワイヤーおよびケーブル製造産業で使用される特殊な機械である.惑星ストランダーとは異なり,旋回運動と軌道運動を使用するトゥビュラー・ストランダーには中枢軸の周りに線形または回転運動原因として管状または層状のストランディングパターンこの方法は,ケーブルを製造するのに最適です.柔軟性,耐久性,均一性幅広い用途に適しています.
管状のストランダー は,以下 の 製造 に 一般 に 用い られ ます.
管状のストランダーの性能と能力は,いくつかの重要なパラメータによって決定されます.これらのパラメータは,機械の効率,柔軟性,特定の用途に適性キーパラメータは以下のとおりです.
| 単線直径 |
Ø 1.5mm- Ø 5.0mm キューン F1.6mm- Ø 5.0mm アル用 Ø 1.0mm- Ø 3.5mm St について |
| 線孔直径を通って | Ø 20mm |
| 糸のピッチ範囲 | 50-500mm (PLCでステップレス調節可能) |
| 檻の最大回転速度 | 400r/min 作業 |
| 線形速度 | 最大 120m/min |
| カプスタンの車輪直径 | Ø1400+ Ø1400mm |
| 檻内のペイオフ・ホイブンのサイズ | PND400~630 |
| 吸い込みホイブンの大きさ | PN1000-PN2000 |
| 中央 ロービンサイズ | PND500 |
| メインモーター電源 | 75KW |
| カプスタンのモーターパワー | 37KW |
| 吸着電力の電源 | 5.5KW |
| Ø 630 センターの報酬 | 1セット |
| 12本のコリンズ ストランドケージ | 1セット |
| 閉じるワイヤのスライドホルダー | 1セット |
| 前面のストレイスター | 1セット |
| メカニカル・デジタル・メーターカウンター | 1セット |
| Ø 1400 双輪キャプスタン装置 | 1セット |
| Ø 2000 コラム型の取り込みと横断 | 1セット |
| 電気制御システム | 1セット |
| 安全保護カバー | 1セット |
適用および自動化レベルに基づいて,チューブル型ストランダーを以下に分類することができる:
わかった手動チューブルストランダーわかった
わかった半自動チューブルストランダーわかった
わかった全自動チューブルストランダーわかった
わかった高速チューブルストランダーわかった
わかったコンパクト・チューブル・ストランダーわかった
✅ 均一なストランディング: ワイヤの配線と敷設長が一貫して確保され,ケーブルの性能が向上します.
✅ 高効率性■ 手作業法と比較して生産率が速い
✅ 汎用性: ワイヤのサイズや構成が異なります.
✅ ケーブル の 柔軟性 を 向上 さ せる: ダイナミックな用途に最適の柔軟性のあるケーブルを製造します.
✅ 耐久性: 精密なストランディングにより機械的な強度が向上します.
✅ 自動化オプション: 完全自動モデルでは労働費と人間の誤りを削減します.
