製品詳細
起源の場所: 中国
ブランド名: Beyde
モデル番号: 500/61
支払いと送料の条件
最小注文数量: 1セット
パッケージの詳細: 海上輸送のための安全包装
受渡し時間: 90 日
支払条件: L/C,D/A,D/P,T/T
供給の能力: 200セット/年
使用: |
撚り、撚り |
色: |
カスタマイズ |
名前: |
硬いフレームワイヤケーブルストランディングマシン |
適用する: |
銅またはアルミニウム導体 |
PLC: |
シメンス |
保証: |
12ヶ月 |
檻の回転速度: |
250回/分 |
収納リール: |
PND1250-PND2500 |
タイプ: |
手動か自動 |
ねじれピッチ: |
ステップレス調節可能 |
マックス ストランク: |
60mm |
使用: |
撚り、撚り |
色: |
カスタマイズ |
名前: |
硬いフレームワイヤケーブルストランディングマシン |
適用する: |
銅またはアルミニウム導体 |
PLC: |
シメンス |
保証: |
12ヶ月 |
檻の回転速度: |
250回/分 |
収納リール: |
PND1250-PND2500 |
タイプ: |
手動か自動 |
ねじれピッチ: |
ステップレス調節可能 |
マックス ストランク: |
60mm |

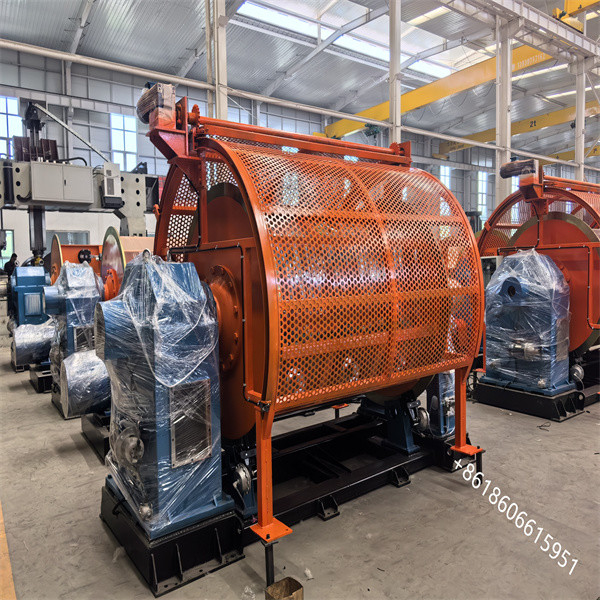

完全自動機械 JLK-6+12+18+24/500 頑丈なストランディングマシン
| Ø500 固定型 決済スタンド | 1 ユニット |
| # 導線糸 | 1 ユニット |
| 6.1218. 24 ボビンは檻に閉じ込められている | 1 ユニット |
| 側底自動ロードコリンシステム | 1 ユニット |
| ワイヤを閉め 圧縮された頭 | 3 ユニット |
| 閉じるワイヤー・ダイ・ホルダー | 1 ユニット |
| メカニカル・デジタル・メーターカウンター | 1 ユニット |
| Ø 2000 パワフルなダブルホイールキャプスタン | 1 ユニット |
| Ø 2500 トランススタンド付きのポータル型取り込み | 1 ユニット |
| 電動制御キャビネット | 1 ユニット |
| 安全保護のフェンスとカバー | 1 ユニット |
3. 6+12+18+24 ボビン・ストランディング・ケージ:
檻内の回転回転器の仕様:PND500
適用可能なホイブン直径: Ø 500mm
適用可能なホイブンの幅:375mm
壊れたワイヤーストップ機械システム:全自動ベクトルパルスタイプ
糸のピッチ:
固定ケージの最大回転速度:
ターストモーターの動力
構造形: メインマシンは6+12+18+24の4段落のストランディングケージの全体的なレイアウトを採用しています.ストランディングケージの各セクションは4段落の構造です.檻は,前と後ろに2つの大きな二列のローラーベアリングによって運ばれます固定ケージボディは,固定ケージ,ギアボックス,フロントサポート,ブレーキシステム,ベース,駆動モーターなどで構成されています.
駆動モード: 檻の各部分には,鎖状の檻を動かすための個々の駆動モーターが装備されています.駆動モーターはギアボックスを駆動し,直接接続を通るようにケージを駆動する (特許)この駆動システムには,保守リンクが少ないし,駆動モードは直接的なもので,
ストランディングボディの構造特性:フレームはCNCレーザー切削とプレートの空白を採用し,大きな屈曲機械で曲がります.この プロセス は 溶接 縫い を 最小 に し,全体 的 な 構造 強さ を 向上 さ せる総組み立てと溶接の後,内部ストレスを排除するために高温熱熱処理が使用され,その後,同心性を確保するために,大きな機械ツールで処理されます.スムーズな動作耐久性があり,長時間変形しない.
底構造: ベースは高品質のプレートと長方形の四角管ででき,美しい外観と高い構造強度があります.
ブレーキシステム:主機械の起動,停止,インチング,その他の動作は,空気ブレーキ,周波数コンバーター,ブレーキレジスタなどを通してPLCによって制御されます.機械の全動作の同期性を確保するために
壊れたワイヤストップ機械システム: 自動ベクトルパルス破れたワイヤストップ保護システムシステムは,ホイリン内のワイヤが使用されたり壊れたときに時間内に停止しブレーキすることができます.
単線回線の電圧は電子的に検知され,電気で制御され,輸入された気圧制御比例弁で調整されます.完全なリールから空のリールまで単一のワイヤーの報酬オフの恒常的な緊張を認識することができますほら
メインケージの各セクションの前端には,単線電線前編成装置が装備されています.完成したワイヤの質を改善するために,プリファブリックストラントピッチ.
すべてのワイヤの穴と簡単に傷つくワイヤの位置は耐磨合金ワイヤノズルまたはワイヤロールで装備されています.
防護カバー:穴が開いたプレートから作られた双面壁の防護網.
4電気制御システム:
電源:三相,五線システム: 380V (± 10%) 50Hz,合計410kw
機械は別々のモーター駆動を採用 (モーターは変速モーターを採用),各AC変速モーターは周波数変換機を採用して速度調節を制御する.機械全体の制御は,シメンスプログラム可能なコントローラによって管理されます.シエメンスのタッチスクリーンが操作を制御し,アラームが鳴った後にホストが起動します.
周波数コンバーターの故障アラーム
ローリング・アレンジ・ラインの過負荷保護と電源保護
空気プレスには保護がない
防線を断ち切る
