製品詳細
起源の場所: 中国
ブランド名: Beyde
モデル番号: 7100/12+18
支払いと送料の条件
最小注文数量: 1セット
パッケージの詳細: 海上輸送のための安全包装
受渡し時間: 90 日
支払条件: L/C,D/A,D/P,T/T
供給の能力: 200セット/年
使用: |
撚り、撚り |
色: |
カスタマイズ |
名前: |

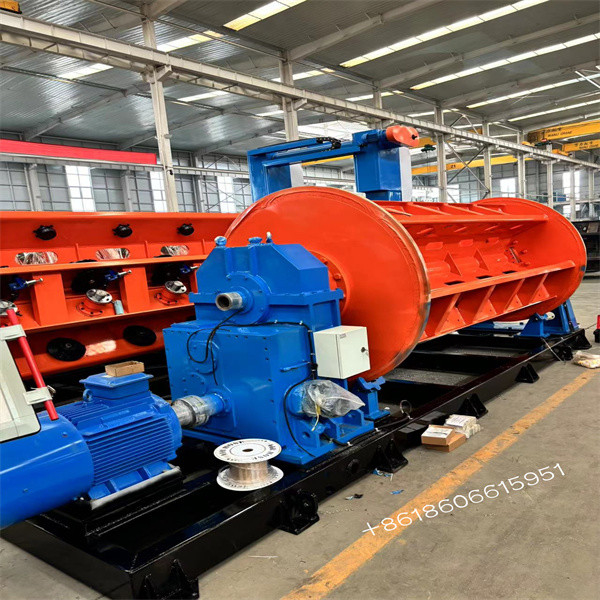

硬いフレームワイヤケーブルストランディングマシン |
適用する: |
銅またはアルミニウム導体 |
PLC: |
シエメンズ |
保証: |
12ヶ月 |
檻の回転速度: |
250回/分 |
収納リール: |
PND1250-PND2500 |
タイプ: |
横の下のオートルロード |
Eねじれピッチ: |
500-2400mm |
使用: |
撚り、撚り |
色: |
カスタマイズ |
名前: |
硬いフレームワイヤケーブルストランディングマシン |
適用する: |
銅またはアルミニウム導体 |
PLC: |
シエメンズ |
保証: |
12ヶ月 |
檻の回転速度: |
250回/分 |
収納リール: |
PND1250-PND2500 |
タイプ: |
横の下のオートルロード |
Eねじれピッチ: |
500-2400mm |
1+6+12+18/710B フレーム 固いストランディングマシン
| 入力線直径 | 銅 Ø1.5-Ø5.0mm | |
| アルミニウム Ø1.8-Ø5.0mm | ||
| 最大 脱水 過剰摂取 | Ø 45mm | |
| 最大回転速度 | 12 スリブン | 200r/min (実際の生産速度) |
| 18 スリブン | 180r/min (実際の生産速度) | |
| ストランディングケージのモーターパワー | 12 スリブン | 55KW (AC) |
| 18つのリボン | 75KW (AC) | |
| 打ち上げのピッチ |
12B:40〜500mm 18B:50~600mm ステップレス調節可能 |
|
| 線形速度 | 最大 61m/min | |
| カプスタンのモーターパワー | 90KW (AC) | |
| 檻内のペイオフ・ホイブンのサイズ | PND710 | |
| 強い二輪キャプスタン装置 | Ø 2000mm | |
| 中央回転回転ボイルの大きさ | PN1000-PN2500 | |
| 吸い込みホイブンの大きさ | PN1000-PN2500 | |
| マシンセンター高 | 1000mm | |
一般説明と技術要求:
1. 各ケージは別々のモーターで駆動され,ストランディングピッチはタッチスクリーンで調整することができます;
2適用: この機械は,ストランディングと装甲プロセスを実行することができます.
3方向:すべてのケージのためにZとS方向を実行することができます.
4適用 ワイヤの種類:銅,アルミニウム,銅と鋼のワイヤのタリング
5. 積載/積荷:底部または横部積載
6導体型:丸い形とセクター形 (セクターロールのブロックはピッチスピラルのように回転することができます);
7カウンター: メカニカル&電気
8ワイヤー・テンション・コントロール:電動制御システム 電子駆動による電動制御システム
静電圧制御システムとインテリジェントブレーキシステムで装備:
ロービンに巻き込まれたワイヤの長さを追跡して,ロービンに残るワイヤの長さを検出し,PLCに送信します.PLCは,比例バルブによって吸入空気を制御し,残りのワイヤの長さに従って wieの緊張を恒定にする2つのグループがブレーキの圧力を制御します.ブレーキの圧力が同じであることを確認するために,ブレーキの圧力を制御します. 肺制動ブレーキシステムはインテリジェントブレーキシステムによって制御されます.機械のエネルギー停止時,各ケージの速度信号は送信機によってPLCに送信されます.PLCは自動的に計算を行い,相応のバルブによって各ケージに異なるブレーキ力を供給します.異なるケージは,同期停止します.
電気制御システム:
分離型モーターストランダーの同期制御システムは,他のメーカーによる他の類似したストランダーシステムとは異なります.タッチスクリーンですべてのパラメータを設定することで操作が簡単です.すべてのプロセスのパラメータを 呼び戻すことができます独特のプロと日付収集システムは,マシンが安定して実行できるようにします.切断の精度は,緊急停止時の3%,通常の停止時の1%,以下である (プロフィバス通信制御).
パネウマブレーキ:
スタートとストップの間のピッチを確保するために,ブレーキは非常に重要です.私たちの会社は重用用気圧ブレーキを採用しています.ストランディングケージは,空気ブレーキの2セットを装備されています. パネウマティックブレーキ装置は,知的ブレーキシステムによって制御されます. 緊急時にホイールが停止すると,ケージの各セクションのセンサーは,PLCに速度信号を送ります.PLCは,計算後にケージの各セグメントが停止するために必要なブレーキ力を決定します.,ブレーキの同期性を確保するため
装置は空気圧保護装置を設定します.空気圧が設定値に達しない場合は,機械は動作できません.
ワイヤを通過する模具は全て,滑らかで擦り傷のない耐磨性があり耐久性のあるウラン鋼模具で作られています.
