Jlk-500/54 1.5mmの堅いリード編み機の大きい生産能力

中国 ストランディングマシン エクスポーター JLK-500/54 大量生産能力の機械

製品説明:

機械は銅,アルミニウムをストランディングするために使用されます.ケーブル製造またはオーバーヘッド電導装置に使用される圧縮された電導体またはセクター形電導体硬いストランディングラインは,LV/MV/HV電源ケーブルおよびオーバーヘッド電源 (AAC/AAAC/ACSR) のための大型電源導体を作るのに理想的な機械です.ボビンダイアのために準備されています.630mmから710mm, 45°の自動側または床の負荷システム,および顧客のニーズに合わせた特別なシステム19から127ワイヤの配置.

特徴:

• 商品名:硬いフレームストランディングマシン 500/54
• 色:カスタマイズ
• 保証:12ヶ月
• ストランディングピッチ:PLCのステップレス調整
• ワイヤリングマシン:そうだ
• ケーブル回転機:そうだ

コンテンテンション制御システムとインテリジェントブレーキシステム:

ロービンに巻き込まれたワイヤの長さを追跡して,ロービンに残るワイヤの長さを検出し,PLCに送信します.PLCは,比例バルブによって吸入空気を制御し,残りのワイヤの長さに従って wieの緊張を恒定にする2つのグループがブレーキの圧力を制御します.ブレーキの圧力が同じであることを確認するために,ブレーキの圧力を制御します. 肺ブレーキシステムはインテリジェントブレーキシステムによって制御されます.機械のエネルギー停止時,各ケージの速度信号は送信機によってPLCに送信されます.PLCは自動的に計算を行い,相応のバルブによって各ケージに異なるブレーキ力を供給します.異なるケージは,同期停止します

技術パラメータ:

固いストランディングマシンの主な利点

• 機械全体は別々のモーターで駆動されます. 横断体と牽引の各セクションは別々のモーターによって駆動され,特別なギアボックスによって駆動されます.
• 従来の地軸駆動フレームリッチ機と比較して,曲がるボディは回転し,構造を簡素化し,機器の保守をより便利にします.
• 機械全体がシメンスS7-200シリーズPLCで制御され,様々な生産プロセスパラメータはタッチスクリーンで設定されます.各ストランディングと牽引セクションは,AC変頻モーターによって駆動されます.速度の変換装置です 伝送の精度を確保するために信号伝送の精度を保証するために,グリートエンコーダーフィードバックと全体のマシンがバス通信方法を採用します.生産中にユーザは,生産に必要なケーブルの仕様に従って,タッチスクリーン上で各スレッドのピッチや生産ラインの速度などのプロセスパラメータを設定します.. The PLC automatically calculates the speed of each transmission part when starting up the machine to ensure that the entire The synchronization of the machine and the accuracy of the stranding pitch are achieved電子制御システムには先進技術があり,操作が簡単で,信頼性の高い操作があります.
• デジタル数値はワイヤの断裂を検出するために使用され,ワイヤの断裂信号を正確に決定することができます.メインコンソールのタッチスクリーンでワイヤのどのセクションとディスクが壊れているかを表示触覚画面のディスプレイを通して,電線の断裂検出がより正確で正確になります. 検出精度は大幅に向上します.操作者はすぐに問題を解決し,次の起動を開始することができます.
• ローリングの各段のリール・テンションは,プロパショナル・バルブ・コントローラーを使用します.自動で計算し,リール直径を追跡し,リールストレスを調整し,リールストレスの安定性を確保するスタート時にタッチスクリーンで手動で調整することもできます.
• 鎖の各部分の負荷操作のために,遅い位置付けのために大きな速度減速器を通して回転するように鎖を駆動するためにACモーターが使用されます.ACモーターはDanfossのインバーターによって駆動されますインバーターはバスで制御されます
• このマシンの制御電源は,電源が故障すると制御を失わないようにするために,UPS不中断電源を採用しています.すべての周波数変換機は,負荷共有を達成するために共通のDCバスで接続されています.電源故障の場合,ケーブルが過剰に曲がらないようにするために,牽引フライホイールも装備されています.
• 機械は輸入されたシメンスS7-200プログラム可能な制御器とプロフィネットフィールドバスを使用して,機械のすべての電気部品の動作状態を均等に制御し調整します.周波数コンバーターを使用して,ACモーターの起動と動作を制御する. シメンスカラータッチスクリーンは,さまざまなプロセスパラメータを設定し表示するために使用されます. 電子制御システムは技術的に先進的で,操作が簡単で,操作で信頼性があります.

主要な横断ケージの主な技術パラメータ:

5.2.1 帯の最大速度 (全負荷)
6 ディスク 230r/min
12 ディスク 198r/min
18 ディスク 178r/min
24プレート 158r/min
5.2.2 檻のピッチ (タッチスクリーンで設定可能)
6枚のディスク 無限調整可能
12枚のディスク 無限調整可能
18枚のディスク 無限調整可能
24枚のディスク 無限調整可能
5.2.3 扭曲ボディモーターの動力
6プレート 75kw (AC変頻モーター)
12トレイ 75KW (AC変頻モーター)
18トレイ 75KW (AC変頻モーター)
24トレイ 75KW (AC変頻モーター)
5.2.4 各段は別々の交流モーターによって特別なギアボックスを通って動かし,左と右を回転することができる.ギアボックスは2つの高速および低速ギアを持っています.高いギアは,通常のストランディング中に使用されます.主モーターは,スロースピードで回転させる.上部ディスクの位置はハンドルスイッチを使用して自動的に位置付けられます.

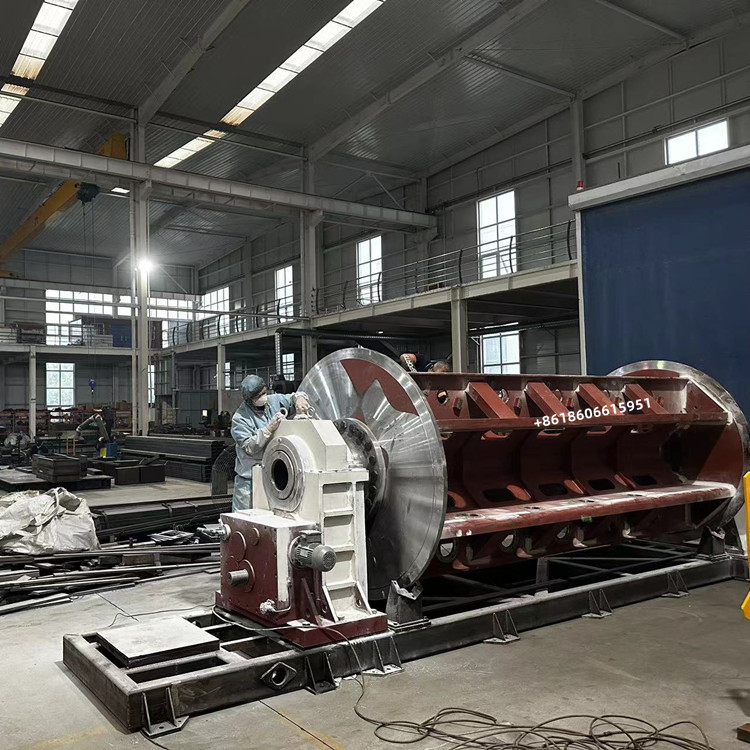

5.2.5 フレーム構造,全鎖体体は前側と後ろ側のサポートフレームで二重に支えられ,中央はシームレス鋼管で支えられている.フレームの主な鋼板接続表面は,高強度で加工および溶接されています溶接後,全体的なフレームは溶接炉で高温で焼却されます.鋼板の溶接によって引き起こされる変形とストレスは加速し,老化されます.72時間後自然な状態に冷却され フレーム全体の強さを効果的に高めますストラントボディのブレーキ表面と上部マウントホールの隙間のための加工許可があります.ゲントリ加工センターですべての穴を掘り,磨いた後,彼らは重い負荷の水平回路で完成します.糸の底板は,溶接した長方形チューブから作られています普通のチャネル鋼底板と比較して,それは効果的にスレッドの安定性を向上させ,スレッドの高速回転により適しています.高速で安定した動作を保証するために,鎖状のボディを組み立てた後の動的バランス試験.
5.2.6 単線回転電圧は電子的に検出され,電気的に制御される.日本から輸入された気圧制御比例バルブによって調整され,満から空への恒常な単線回転電圧を達成する.
5.2.7 ワイヤロールは,末軸の空気圧式クランプを採用し,シリンダーはワイヤロールの上下を容易にするために,ワイヤロールを下から下へと固定する.ワイヤロールがクランプされた後,パネウマティック・インターロック・メカニカル・セーフティ・ロック・メカニズムは,リンクとストップ・リトリートを実現します..
5.2.8 電線破裂を検出するためのデジタル量を使用することで,線糸の各セクションにある任意のディスクの電線破裂信号を正確に決定することができる.メインコンソールのタッチ画面でどのセクションまたはディスクが壊れているかを表示します線断裂検出の駐車長さは2Mです. 線速が20M/MINである場合,線断裂検出の正確性と正確性が著しく向上します.検出の精度を確保する.
5.2.9 固定ボディの各セクションの荷重操作は,ギアボックス上の遅速ギアを採用する.メインモーターは,固定ボディをゆっくりと回転させ,ゆっくり位置付けする.接近スイッチは,ストレンドボディの負荷を確保するために位置付けパルス信号を検出するために使用されます位置は正確だ
5.2.10 張力プレートの表面は,張力の安定と均衡を確保するために磨かれる.
5.2.11 糸の各段には固定された壁型の保護フェンスが採用される.
5.2.12 糸の各段には,水力側下部負荷装置が装備されている.
5.2.13 鎖状体体の各部分には,単線型前形装置が装備されている.シングルワイヤの前編成装置は,単一のワイヤがストランディング後に導体セクションが切断された後,単一のワイヤがゆるくないことを確保するために,丸い単一のワイヤをストランディングに使用されます.
5.2.14 この機械の単段リッチケージには中央のワイヤ保護管が装備されている.
5.2 下側加載装置
5.3.1 適用可能なケーブルロール PND630mm
5.3.2 この負荷装置は,水力駆動側の下部にある自動負荷装置である.上部と下部ディスクのための補助装置,シャーシ,転覆式ロードメカニズム線形ガイドレールと水力システム
5.3.3 上板を転覆させるメカニズムは水平位置にあり,上板の回転台から直線コイルが固定位置に押し上げられ,水力駆動装置が動作し始める.そして,リッチに接続されたオイルシリンダーのピストン棒は伸び (ラインディスク支架とピストン棒はリッチ固定軸をベースポイントとして転覆運動を実行する上板装置を駆動します. 設定した角度に転覆すると,ガイドレールの底面は,リッチの底面のプレート上の制限装置に衝突し,翻転を停止しますこの時点で,ピストン棒は動作し続けます.そして駆動ワイヤールリールブレーキットは,線形運動のガイドレールペアのアクションの下でリルを送信するために,側上部ディスクにガイドレールに沿って線形運動をします線巻きが線巻きを固定する位置に達すると,リミートスイッチの作用下ではシリンダーのピストン棒が伸びるのを止めて,線巻きを固定するために線巻きを固定する装置が動作します.
5.3.4 ワイヤロールが設置された後,オイルシリンダーのピストンが引き戻され,ワイヤロールの支架は導線に沿って線形的に下向きに横向きに移動する.移動がガイドレールの底辺の限界に達するとワイヤロールの支架が滑り止まる and the wire reel bracket and both sides The guide rails are turned together along the fixed axis until the cylinder piston retreats to the bottom and the wire reel bracket returns to the horizontal position.
5.3.5 特徴: 足跡が小さく,保守が容易である.操作が簡単で効率が高い.強固な整合性,清潔な労働条件
